当采用单方向性的IDT或方向性变换器时，横向型SAW滤波器的损耗可以降低，并可获得比较平坦的延迟特性。

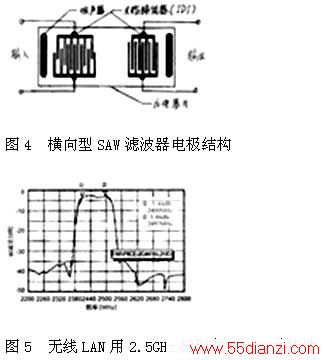

采用梯型结构的谐振式滤波器IDT是按照串联和并联形式连接成梯型若干级联的结构，输入/输出直接实现连接。采用0.4μm以下的精细加工技术，研制的无线局域网LAN用2.5GHz梯型结构谐振式SAW滤波器，带宽达100MHz，特性曲线如图5所示。
GSM接收前端用插入损耗仅为1dB的超低损耗型SAW滤波器，其IDT电极也采用了梯型结构。
在多重模式滤波器中，占主导地位的是一次模式和二重模式SAW（DMS）滤波器。DMS滤波器结构主要有横耦合型和纵耦合型两种类型，如图6所示。不论是哪一种类型的DMS滤波器，两对IDT电极都靠得很近，在它们的两侧都设置了用作阻挡能量外逸的反射器，因而能获得很低的损耗并产生一个高Q值，而且带外衰减量也较大。但是，该结构型式不利于实现宽带化。相比之下，纵向连接的滤波器带宽要比横向耦合型滤波器大一些，因此被广泛用于蜂窝电话和寻呼机的RF滤波。而后者具有陡削的窄带特性，可用于个人数字蜂窝（PDC）和模拟电话的IF滤波。
（5）提升耐电力特性
在耐电力特性和插入损耗要求非常严格的场合，一直沿用电介质滤波器。像便携式电话的发送/接收（TX/RX）天线转换开关，必须能承受约1W的发送电力。随着SAW滤波器性能的提高，该器件的应用领域不断拓展。图7示出的是用于AMPS方式的SAW天线转换开关，尺寸为9.5mm×7.5mm×2mm，重量是0.4g。即使在今后国际统一规格的IMT2000方式新一代移动通信系统中，也少不了这种SAW天线转换开关器件。日本村田公司开发的6.3mm×8mm×2mm的SAW天线收发转换开关，不仅提高了传输级的功率容限，而且具有超低插入损耗特性。
