普通电流型漏电保护器

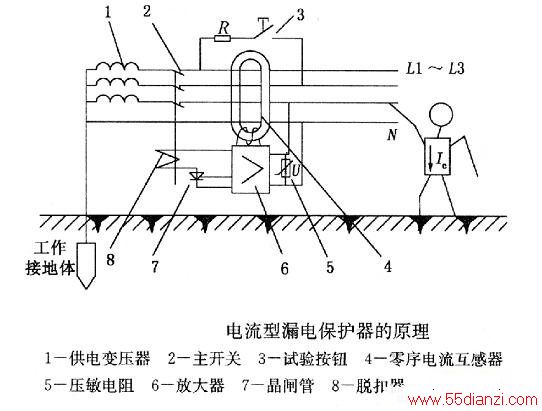

　　普通电流型漏电保护器的原理见下图，保护器由零序电流互感器、电子放大器、晶闸管和脱扣器等部分组成。零序电流互感器是关键器件，制造要求很高，其构造和原理跟普通电流互感器基本相同，零序电流互感器的初级线圈是绞合在一起的4根线，3根火线1根零线，而普通电流互感器的初级线圈只是1根火线。初级线圈的4根线要全部穿过互感器的铁芯，4根线的一端接电源的主开关，另一端接负载。

　　正常情况下，不管三相负载平衡与否，同一时刻4根线的电流和(矢量和)都为零，4根线的合成磁通也为零，故零序电流互感器的次级线圈没有输出信号。
　　
　　当火线对地漏电时，如图中人体触电时，触电电流经大地和接地装置回到中性点。这样同一时刻4根线的电流和不再为零，产生了剩余电流，剩余电流使铁芯中有磁通通过，从而互感器的次级线圈有电流信号输出。互感器输出的微弱电流信号输入到电子放大器6进行放大，放大器的输出信号用作晶闸管7的触发信号，触发信号使晶闸管导通，晶闸管的导通电流流过脱扣器线圈8使脱扣器动作而将主开关2断开。压敏电阻5的阻值随其端电压的升高而降低，压敏电阻的作用是稳定放大器6的电源电压。

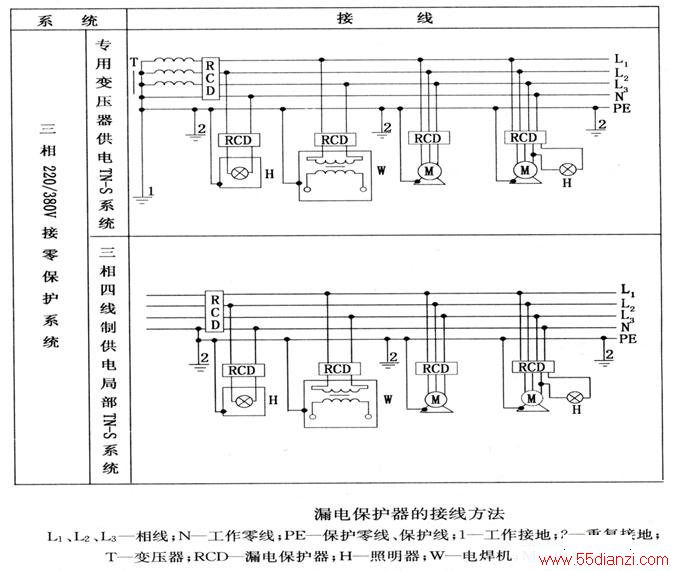

　　上述电路是针对三相四线制、中性点接地供电系统的，这种漏电保护器也适用于三相三线制、双相两线制和单相两线制，也适用于不接地系统，接线图见下图。
