接地式电流型漏电保护器

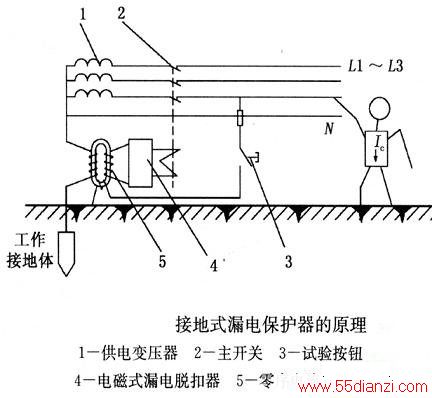

　　接地式电流型漏电保护器是特殊的电流型漏电保护器，其原理和普通电流型保护器基本相同，见下图，但是接线方法有区别。二者的区别是：普通电流型漏电保护器的零序电流互感器连接在主电路中，而接地式电流型漏电保护器把零序电流互感器的初级线圈串联在变压器中性点的接地线中。这种漏电保护器是我国自行研制的新型保护器，适用于变压器中性点接地的供电系统，是按用一台漏电保护器对系统进行总保护的要求设计的，经济实用，特别适用于农村电网，小型施工工地也可以采用。
