在采用白光LED作为背光的设备中，要求其背光亮度既可进行手动调节，还可根据情况自动进行控制，如手机在短时待机时，在软件的控制下背光亮度会下降。无论是手控还是自动，均要求LED驱动电路能实现亮度调节功能。若采用改变流过LED电流的方法来调节亮度，虽然电路简单，但会造成白光色彩坐标的偏移。因此，在对白光纯净度要求较高的设备中，其亮度控制不采用调节LED正向电流的方法，而是采用脉宽调制PWM(PulseWidthModulation)方式。
脉宽调制方式是利用人眼的视觉暂留特性，实质是让LED交替工作在亮熄状态，这时人眼所看到的LED发光亮度与PWM信号的占空比成正比。在该方式中，LED发光时的正向电流并未改变，因此就不存在色彩坐标偏移的问题。为了不让人眼看出背光的闪烁，PWM亮度调节的频率应高于25Hz，一般选择为200Hz～300Hz。

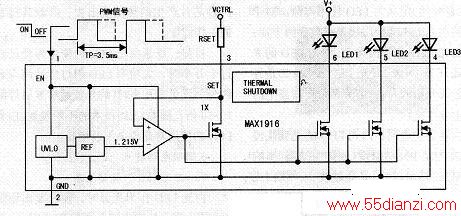

在具体的LED驱动电路中，PWM信号通常由微处理器或ADC电路提供，该信号加到LED驱动芯片的亮度调节端，例如：在LED驱动芯片MAX1916中，PWM信号加到MAX1916的①脚（EN端），如下图所示，当脉冲为高电平时，IC内部的LED控制器让场效应管导通，LED1～LED3发光；当脉冲为低电平时，IC内部的场效管截止，流经LED1～LED3的漏电流约为1μA，LED1～LED3熄灭。若在一个周期内LED熄灭的时间较长，则看起来整个灯串的发光就较暗，反之则亮。
