多颗白光LED驱动

　　多颗白光LED是指每一个LED支路中有两颗或更多数量的白光LED串联，这类连接多用于高亮度的照明中，如大功率ED灯具，液晶屏的背光等。由多颗白光LED串联所形成支路常称为灯串。
　　

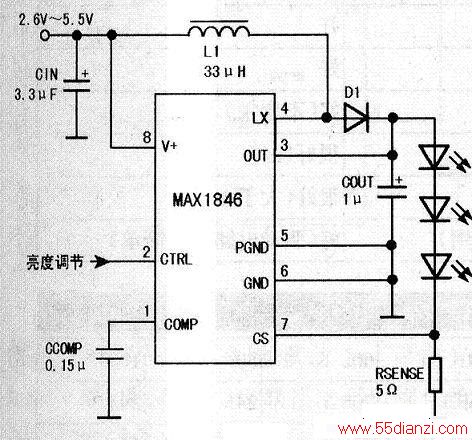

　　在小屏幕手机或MP3、MP4中，常用MAX1848驱动3颗串联的白光LED，作为液晶屏背光源，其电路如下图所示。

　　
　　MAX1848是一款具有电流控制功能的升压型LED驱动芯片，输入电压为2.6V～5.5V，输出电压可高达13V。该芯片的⑦脚(CS)外接LED电流检测电阻；②脚(CTRL)为LED灯串的亮度调节端，流经LED灯串的正向电流正比于②脚的电压，这样通过②脚即可实现PWM亮度控制的功能。另外，当②脚电压低于0.1V时，芯片进入关机模式。

　　在实际实用中，若需要数十颗甚至数百颗LED时，其连接关系主要有三大类：
　　
　　1)全部串联

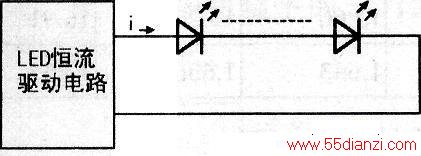

    该方式是指将所有的LED全部串联，形成一个灯串，其连接简图如下图所示。
　　
　　这一方式优点是能保证流过每颗LED的电流一致，缺点是在LED数量较多时，需要驱动电路输出较高电压，并且还存在一颗LED开路导致整个支路失效（所有LED均不亮）的状况。

　　2)多灯串并联

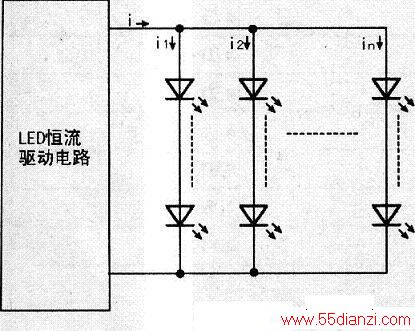

    这种连接关系是先串联后并联，即先将LED分组串联，形成多个灯串，然后再将这些灯串并联起来（该方式常简称为串并方式），其连接简图如下图所示。

　　用这种连接方式的优点是不需要驱动电路输出很高电压，例如：某台32英寸LED液晶彩电，共有144颗LED（每只LED的电压为3V），若按前一种方式全部串联起来，则要求LED驱动电路输出电压为432V；若采用36颗串联后再4路并联，则LED驱动电路输出电压为108V。
　　
　　在这种连接方式中，由于驱动电路输出的总电流I恒定，在理想情况下（每条支路上所有LED的正向电压总和相等），流过每个灯串中的电流均相等，等于I/n。正是这一特点，会出现以下隐患：若某一灯串中有一颗LED开路，该支路无电流通过，则原有的电流就会“分摊”到其他支路，造成其他支路超负荷工作。
　　
　　再者，由于LED的正向电压存在离散性，无法保证每个灯串中LED的正向电压总和一致，这将导致流过每个灯串中的电流并不相等，而是LED正向电压总和大的灯串电流小，LED正向电压总和小的灯串电流大。在极限情况下，LED正向电压总和小的灯串的实际电流可能超过安全值，从而造成LED损坏。同时，也会出现这一种状况：
　　
　　如某一灯串的一颗LED短路，则该灯串的正向电压总和下降，结果便是这一灯串的实际电流急剧增加（会导致这一灯串中的LED提前损坏），而其他支路的工作电流均减小。
　　
　　综上所述，在实际应用中，应尽量避免采用图19所示的多灯串并联驱动方式。
　　
　　3)多路串联驱动

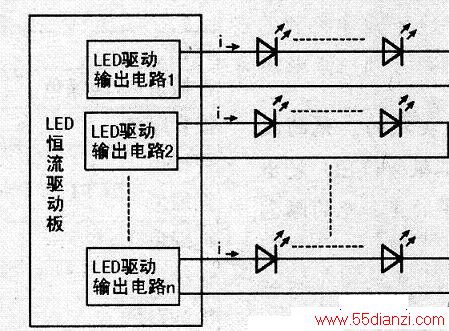

    在这种连接关系中，将LED分成多个灯串，每一个灯串由单独的驱动电路对其进行驱动，并进行电流检测。简单地说，就是采用多个驱动电路，每个驱动电路只驱动一个灯串，其连接简图如下图所示。

　　该方式实为前两种连接方式的优化组合，既具有第一种连接方式中“电流相等”的优点，也具有第二种方式中“无需驱动电路输出很高电压”的优点，同时避免了第一种连接方式中“一颗开路全部不亮”的缺点，也避免了第二种连接方式中“电流分配不均”的缺点。
　　
　　在该连接方式中，若某只LED开路，则这一灯串不亮；若某只LED短路，在对应驱动电路的控制下，这一灯串中其他LED仍会正常工作。大量实践表明，LED失效基本为短路，开路现象极少，因此这种多路串联驱动方式应是比较可靠的，这也正是LED液晶彩电或彩显的背光LED采用该方式连接的原因。
