1．保护电容电路分析方法

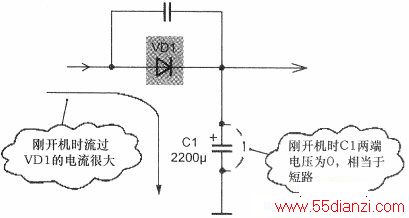

电源电路中，从滤波角度上讲，滤波电容的容量愈大愈好，但是，第一节的滤波电容其容量太大对整流电路中的整流二极管是一种危害，如下图所示电路可以说明大容量滤波电容对整流二极管的危害。整机电路没有通电前，滤波电容C1内部没有电荷，所以C1两端的电压为OV。
设置这一保护电路的原因是：整机电路刚通电瞬间，整流二极管在交流输入电压的作用下导通，对滤波电容C1开始充电，由于原先C1两端的电压为OV，这相当于将整流二极管VD1负极对地短路，这时有很大的电流流过整流二极管VD1，由于C1的容量很大，C1两端的充电电压上升很慢，这意味着有比较长的时间内整流二极管中都有大电流流过，这会烧坏整流二极管VD1。
这一保护电路的原理是：电源开关接通时，由于电容C1内部原先没有电荷，C1这样开机间的最大电流（冲击电流）通过C2对滤波电容Cl充电，这样开机时最大的冲击电流没有流过整流二极管VD1，达到保护VD1的目的。
开机后，C2内部很快充到了足够的电荷，这时C2相当于开路，由VD1对交流电压进行整流。
电路分析方法提示：这一电路分析中运用了电容两端的特性不能突变，如果没有掌握这一特性这一电路分析就相当困难。
2．消除无线电波干扰电容电路分析方法

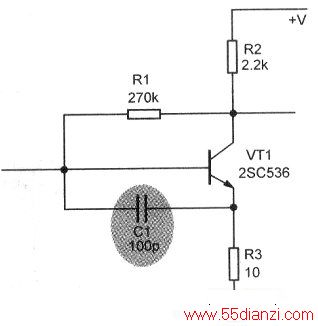

一些音频放大器电路中，有时会听到广播电台的声音，这说明无线电波对放大器电路造成了干扰，为了防止无线电波对音频放大器的这种干扰，可以设置消除无线电波干扰电容电路。如下图所示是消除无线电波干扰电容电路。
三极管VT1基极与发射极之极接入一只小电容Cl，lOOpF，它可以用来消除无线电波对三极管工作的干扰。
这一电路分析方法是：加到VT1管基极的无线电波被电容C1旁路到发射极，再通过R1流入地线，没有加到VT1管中，这样无线电波就不会被VT1管检波，从而就不会出现广播电台的声音，达到消除无线电波干扰的目的。
由于无线电波的频率相当高，所以电容C1的容量只要很小就行，通常为100pF。
3．发射极旁路电容电路分析方法

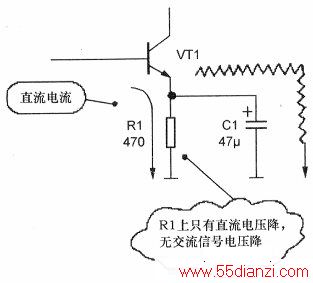

通常三极管发射极回路都要串联一只电阻，当这只电阻上并联一只电容时就构成发射极旁路电容电路，如下图所示，电路中VT1管构成一级音频放大器电路，Cl为VT1管发射极旁路电容。
这一电路的分析方法是：VT1管发射极电阻R1上并联了一只容量比较大的旁路电容C1，对所有音频信号而言其容抗远比发射极电阻R1的阻值小，这样VT1发射极输出的交流信号电流全部通过C1到地，而不能流过R1，电容C1起着发射极交流信号旁路的作用。
这一电路的深层次理解在电阻R1上。Rl是发射极负反馈电阻，它对交流信号和直流信号都可能存在负反馈作用。对于直流负反馈可以稳定VT1管工作状态，对于交流负反馈可以改善放大器特性，如减小放大器非线性失真等。
没有接入C1时VT1发射极流出的直流电流和交流信号电流都流过R1到地，R1对直流和交流都存在负反馈作用。加入C1后R1只存在直流负反馈作用，因为交流信号电流没有流过R1，所以R1对交流信号不存在负反馈作用。
