浅谈K型场效应管与IGBT管的区别

　　K型场效应管在百瓦级以内的开关电源中得到广泛使用，IGBT管常用于电磁炉，则成为电磁炉的象征。K型场效应管和lGBT管到底有哪些差异，彼此是否可以互换呢？
　　
　　有些电脑ATX电源也使用K型场效应管作为开关管（如K2749等）。在通用电源模块中．如K2847也被广泛使用。但是，很少看到K型场效应管用作行输出管。这不是它功率不够，也不是它们工作频率不高的原因，而是它们的耐压相对行管低，通常在1000V以下。
　　
　　与K型场效应管输入特性相同的ICBT管，保持了K型场效应管输入阻抗很高（无需电流激励）的输入特性，且IG-BT管内部由场效应管与功率晶体管组合，使其压降降低，并提高了耐压。因此，ICBT管具有场效应管的输入特性和晶体管的输出特性。ICBT管广泛用于电磁炉等需要耐压高（1200V以上）、大功率、无需激励功率的电路。
　　

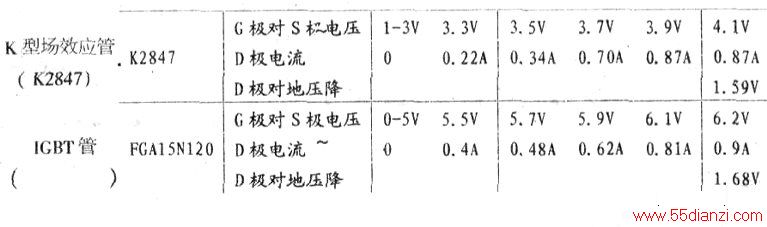

　　无论是K型场效应管或是IGBT管，都需要较高的激励电压。测量K型场效应管的G极导通电压的试验电路如附图所示，图中4.7kΩ的电阻为泄放电阻．15Ω的电阻为限流电阻。附表是分别对某K型场效应管和某IGBT管门坎电压及饱和压降的测试结果。

　　
　　查K2847．其耐压为900V．电流8A。IGBT管(FCA15N120)给出的电流是15A．耐压1200V。由表中数据可见：K型场效应管的导通电压比较低，比IGBT管少2V就开始导通，而IGBT管G极的门坎电压较高，为5v以上。K型场效应管和KGBT管的饱和压降基本相同。如果都使用3842等电源控制器做激励，从数据上分析，彼此可以互换。
　　
　　关于K型场效应管与IGBT管互换的问题。当使用3842做电源控制嚣的电路时，原则上都可以使用耐压合适的ICBT管，向下替换K型场效应管。只要功率、耐压、电流参数等相当，K型场效应管与IGBT管可以互换。在使用80v供电的自制高压包检测装置中，使用15N120的ICBT管替代行管，效果很好。
　　
　　测试K型场效应管的方法和测量IGBT管的方法相同，都是使用万用表的RxIOK挡量程。当黑笔接D极，红笔接S极，左手接D极、右手触碰一下G极时，指针应导通并保持；当左手接S、右手触碰一下G极时，指针应回到刻度左极端（关闭）．并保持。符合上述逻辑即判被测K型场效应管或IGBT管正常。
