语音集成电路入门三部曲

　　2.串联应用电路　如图8所示，将两片或多片语音内容不同的电路输出端接在一起，发光二极管输出端FLAG与下一片电路的触发端KEY相连接（发光二极管输出方式应选择上述第3种），第1片电路的输出信号作为第2片电路的控制触发信号，两片电路采用前后级串联控制方式。这种应用电路不但可以扩展每段语音的时间长度，而且还能简化电路。例如：第1片电路贮存着4段不同的语句，并要求每个语句后面加播一段音乐，就可以采用这种串联控制电路。

　　3．上电自动播放电路　应用电路见图9，该电路所不同之处是在IC的触发端KEY与VSS间串接一个0.1μ F电容和1.2MΩ电阻，当电路接通电源时，由于电容的作用,IC被瞬间触发，语音播放完毕自动停止工作。

　　4．上电循环播放电路　电路见图10，这时的触发端KEY直接接VSS，当接通电源时，电路自动循环播放，直至切断电源。

　　5．可调整音量应用电路　图11的音频输出端AUD外接1KΩ微调电阻和10μ F电容，这样可以改变三极管的输入电压，从而实现调节音量的目的。

　　6．差动放大电路　见图12所示，由8050型NPN硅三极管和8550型PNP硅三极管以及IN4148型整流二极管等构成晶体管差动放大电路，使电路输出的声音特别响亮。

　　7．外接功率放大电路　如图13所示，通过10KΩ电位器的滑动接点，可外接LM386、TDA2003等功率放大集成电路，以获得更大的输出功率。

　　此外，还有光控、声控等多种应用电路，由于篇幅所限，就不一一赘述。

资料篇

在全世界范围内，我国是语音集成电路的生产大国，同时也是语音电路的消费大国。语音集成电路的生产基地主要集中在我国的台湾、香港、深圳、广州等地。目前语音电路主要有MSS2800系列和HT16000、HT8100、HT8200系列。这几大系列大致可分为数字脉冲编码调制语音合成系列、自适应脉冲编码语音合成系列、语音＋音乐语音合成系列、阵列式语音合成系列及微处理器语音合成系列五类。下面分别介绍这五大系列语音电路的有关资料，供读者参考。

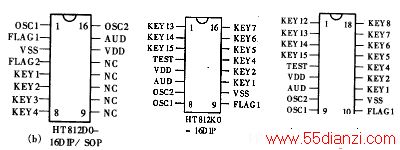

　　数字脉冲编码调制语音合成系列　数字脉冲编码调制是将语音的模拟量信号变为数字量信号，即对语音波形进行周期采样，再经模／数（A／D）转换，最后把采样值变成“0”、“1”的数字序列。这是最常用的语音合成方法。表1列出常见HT系列数字脉冲编码调制语音合成电路。图1分别为各型号集成电路的引脚排列图。该系列语音电路的电源电压为2.4～5V，工作电流为200μA，静态电流为1μA。图2是HT16520型的3种基本应用电路图。
