集成运算放大器的类别

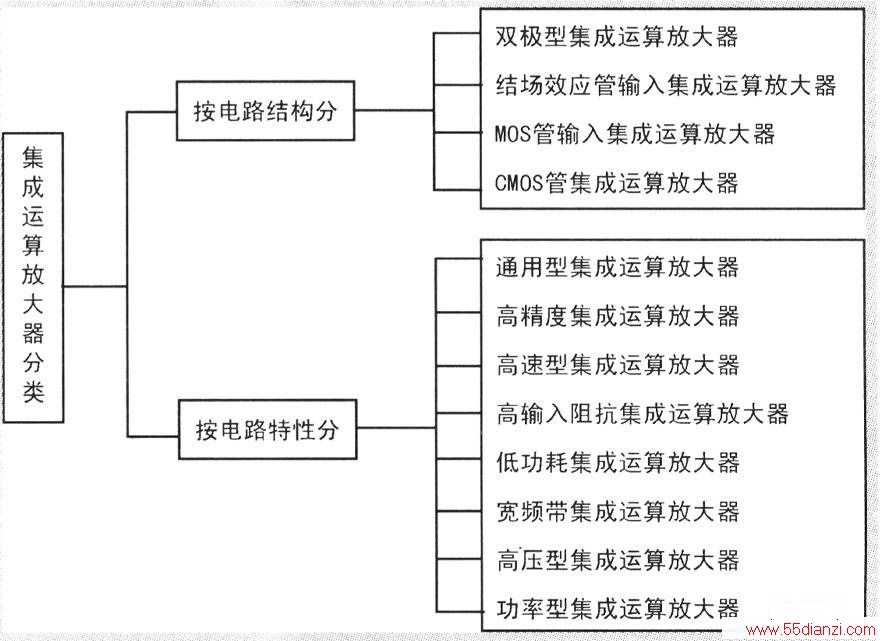

　　集成运算放大器的种类很多，其主要类别如图所示。
　　
　　1．通用型集成运算放大器
　　
　　通用型集成运算放大器是指它的技术参数比较适中，可满足大多数情况下的使用要求。通用型集成运算放大器又分为Ⅰ型、型和型，其中Ⅰ型属低增益运算放大器，Ⅱ型属中增益运算放大器，Ⅱ型为高增益运算放大器。Ⅰ型和Ⅱ型基本上是早期的产品，其输入失调电压在2mV左右，开环增益一般大于80dB。
　　
　　2．高精度集成运算放大器
　　
　　高精度集成运算放大器是指那些失调电压小，温度漂移非常小，以及增益、共模抑制比非常高的运算放大器。这类运算放大器的噪声也比较小。其中单片高精度集成运算放大器的失调电压可小到几微伏。温度漂移小到几十微伏每摄氏度。
　　
　　3．高速型集成运算放大器
　　
　　高速型集成运算放大器的输出电压转换速率很大，有的可达2～3kV/μs。
　　
　　4．高输入阻抗集成运算放大器
　　
　　高输入阻抗集成运算放大器的输入阻抗十分大，输人电流非常小。这类运算放大器的输入级往往采用MOS管。
　　
　　5．低功耗集成运算放大器
　　
　　低功耗集成运算放大器工作时的电流非常小，电源电压也很低，整个运算放大器的功耗仅为几十微瓦。这类集成运算放大器多用于便携式电子产品中。
　　
　　6．宽频带集成运算放大器
　　
　　宽频带集成运算放大器的频带很宽，其单位增益带宽可达千兆赫以上，往往用于宽频带放大电路中。
　　
　　7．高压型集成运算放大器
　　
　　一般集成运算放大器的供电电压在15V以下，而高压型集成运算放大器的供电电压可达数十伏。
　　
　　8．功率型集成运算放大器
　　
　　功率型集成运算放大器的输出级，可向负载提供比较大的功率输出。
