LVDS接口信号类型

　　LVDS信号主要由数据差分和时钟差分信号组成，如图12所示，后缀字母为“M”与“p”分别表示正、反相，即yxM与YXP为一对差分线，CLKO UT_M与CLKOUT_P也为一对差分线。
　　
　　部分LVDS接口信号中还设有特殊功能控制信号。如LVDS数据格式选择、显示模式控制、帧频选择等信号。
　　
　　(1)单通道LVDS

    单通道6位数据线常称“单6线”。该线有3组信号线，如上图中的YOM、YOP、Y1M、Y1P、Y2M、Y2P;1组时钟线，如下图中的CLKOUT_M、CLKOUT_P，即从外形上看，共有4组双绞线。

　　单通道8位数据线常称“双8线”。该线4组信号线，如上图中的YOM、YOP、YIM、Y1P、Y2M、Y2P、Y3M、Y3P，1组时钟线，如上图中的CLKOUT_M，CLKOUT_P，即从外形上看，共有5组双绞线。
　　
　　(2)双通道

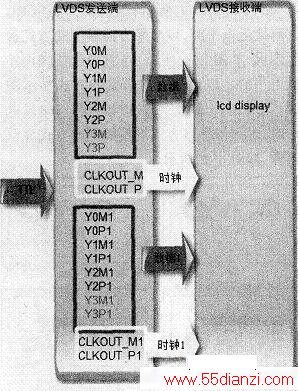

    为了适应高分辨率（1920 x1080及其以上）图像的数据传输要求，出现了LVDS双通道传输方式。该方式的数据与时钟路数均是单通道的两倍，如下图所示。

　　
　　双通道6位数据线常称“又6线”。该线有3x2=6组信号线，2组时钟线，即从外形上看，共有8组双绞线。
　　
　　双通道8位数据线常称“双8线”。该线有4x2=8组信号线，2组时钟线，即从外形上看，共有10组双绞线。
