主板USB连接详析

2、九针的前置音频接口

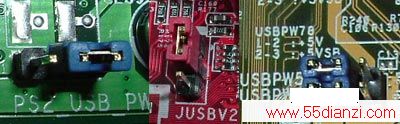

　　像映泰KBNHAG主板为了使用主板后置USB接口的供电更稳定，把键鼠和USB供电进行了分离。

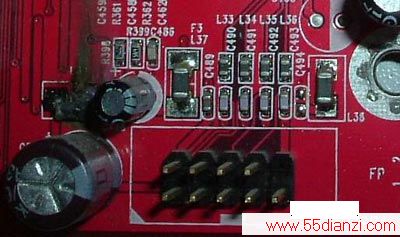

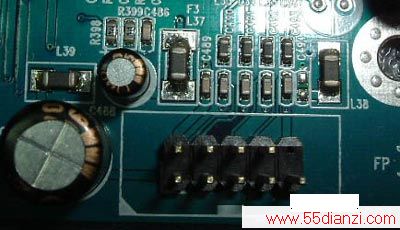

　　中档主板的生产厂家多数都在USB供电回路中设计了电源滤波和可恢复保险电阻以保护主板稳定工作，避免受到热插拔USB外设时出现死机或重启现象。如下图因为生产厂家采用简单供电，导致供电回路中的滤波电感比较严重的烧毁。

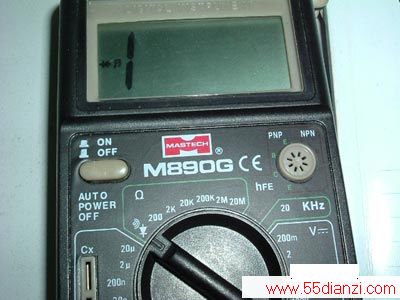

　　当接到某一插针时，万用表发出鸣叫或电阻档指示为0或较小数值时，就表示此时红表笔接触的前置USB插针是地线(GND)。接下来再根据USB连线的基本布局就可以判断电源正(VCC)和其他两根数据线了。

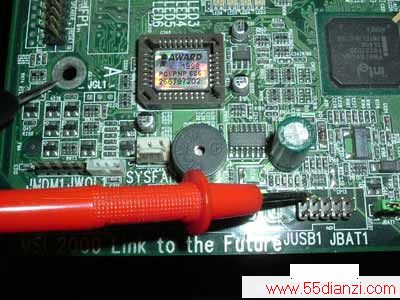

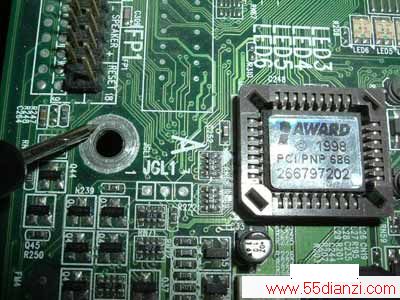

　　用黑表笔接触主板的地线，如USB接口或键盘接口，固定螺丝位置的边缘，这些位置都是地线。

2、标准组合接头

　　像微星845 Ultra VER：1主板，虽然使用的也是十针双排接法，但两组USB接法相反，并且使用了双地线。

■VCC
■DATA－
■DATA＋
■GND
■GND
■GND
■GND
■DATA＋
■DATA－
■VCC

　　捷波生产的几款主板的前置USB接口虽然也是九针，但空针的位置有所有同和其他厂家有点特殊，空针的位置正好相反，如845GPRO,845DBA，845DBAR2等主板，空针的位置正好是第十针，而非第九针。
