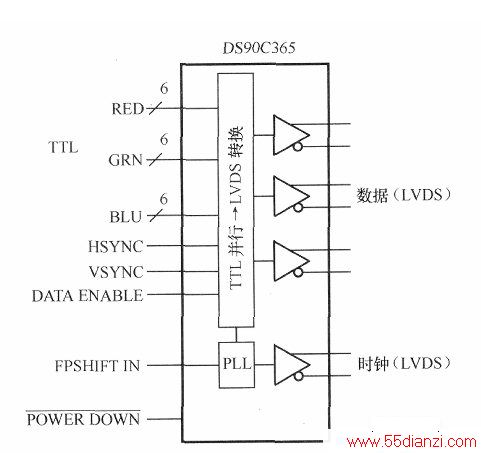

下图所示为4通道LVDS发送IC框图，其中包含了3个数据信号（包括RGB、数据启动、行场同步信号）通道和1个时钟信号发送通道。4通道LVDS发送IC主要用来驱动6位液晶面板，使用4通道LVDS发送IC可以构成单路6位LVDS接口电路和奇／偶双路6位LVDS接口电路。在美国NS公司的LVDS发送IC中，常用TxOUTO、TxOUTl、TxOUT2来表示这3个数据通道。

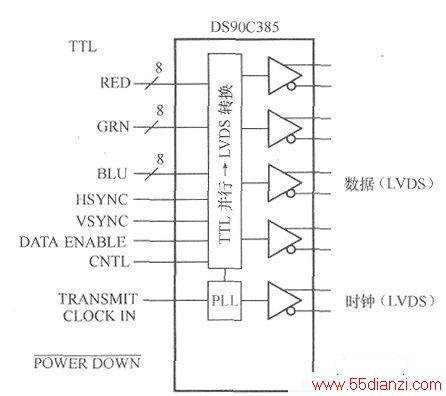

下图为5通道LVDS发送IC框图，它包含了4个RGB数据信号通道和1个时钟信号发送通道。5通道LVDS发送IC主要用来驱动8位液晶面板，使用5通道LVDS发送IC可以构成单路8位LVDS接口电路和奇／偶双路8位LVDS接口电路。

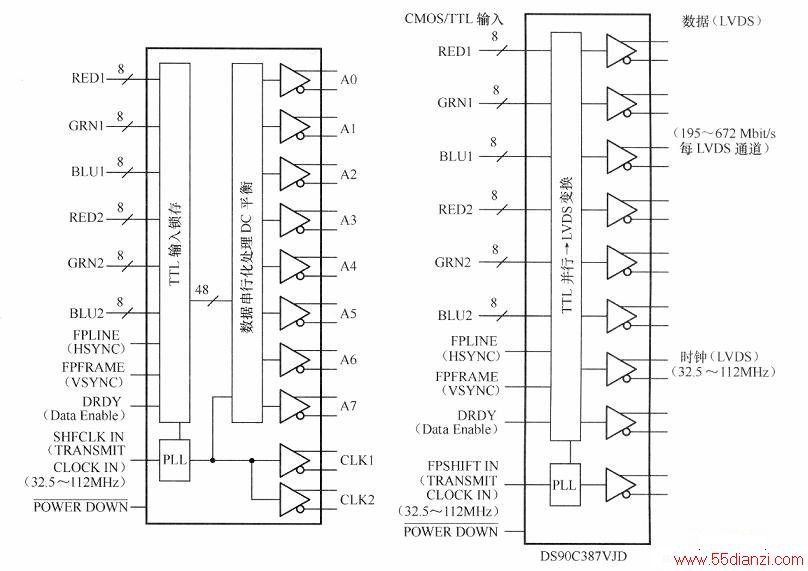

下图为10通道LVDS发送IC框图，以DS90C387为例，其中，图的左侧为详细框图，右侧为简化框图。在详细框图中可看出，它包含了8个RGB数据信号通道和2个时钟信号发送通道，10通道LVDS发送IC主要用来构成奇／偶双路8位LVDS接口电路。
在10通道LVDS发送IC中，设置了两个时钟脉冲输出通道，这样做的目的是可以更加灵活地适应不同类型的LVDS接收电路配置方案。当接收电路同样使用一片10通道LVDS接收IC时，只需使用一个通道的时钟信号即可；当接收电路使用两片5通道LVDS接收IC时，10通道LVDS发送IC需要为每个LVDS接收IC提供单独的时钟信号。
一般而言，液晶面板的分辨率越高，通过LVDS接口电路向液晶面板传送的数据量就越大，也就需要LVDS发送IC使用更多的数据通道来传送数据。对于液晶彩电，使用最多的是双路8位LVDS接口电路；对于大屏幕液晶彩电，则采用双路10位LVDS接口电路。
