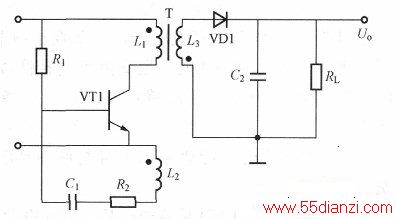

7)自激式开关稳压电源。自激式开关稳压电源典型电路如下图示。这是一种利用间歇振荡电路组成的开关电源，也是目前广泛使用的基本电源之一。
当接入电源后Ri给开关管VT1提供启动电流，使VT1开始导通，其集电极电流IC在L1中线性增长，在L2中感应出使VT1基极为正，发射极为负的正反馈电压，使VT1很快饱和。与此同时，感应电压给Cl充电，随着Cl充电电压增高，VT1基极电位逐渐变低，致使VT1退出饱和区，Ie开始减小，在L2中感应出使VT1基极为负、发射极为正的电压，使VT1迅速截止。这时二极管VD1导通，高频变压器T-次绕组中的储能释放给负载。在VT1截止时，在L2中没有感应电压，直流供电输入电压又经Ri给G反向充电，逐渐提高VT1基极电位，使其重新导通，再次翻转达到饱和状态，电路就这样重复振荡下去。这里就像单端反激式开关电源那样，由变压器T的二次绕组向负载输出所需要的电压。
自激式开关电源中的开关管起着开关及振荡的双重作用，也省去了控制电路。电路中由于负载位于变压器的二次且工作在反激状态，具有输入和输出相互隔离的优点。
这种电路不仅适用于中功率电源，亦适用于小功率电源。
