PFC电路中的电感是电源中最大的电感;一次侧的滤波电容是主动式PFC电源一次侧部分最大的电解电容。图16中的电阻器是一颗NTC热敏电阻，可以更加温度的变化而改变电阻值，和二级EMI的NTC热敏电阻起相同的作用。
主动式PFC控制电路通常基于一颗IC整合电路，有时候这种整合电路同时会负责控制PWM电路(用于控制开关管的闭合)。这种整合电路通常被称为 “PFC/PWM combo”.

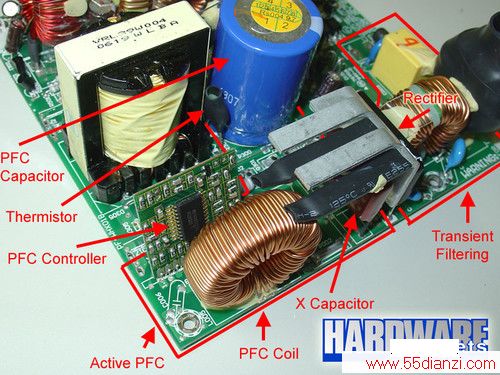

照旧，先看一些实例。在图17中，我们将一次侧的散热片去除之后可以更好的看到元器件。左侧是瞬变滤波电路的二级EMI电路，上文已经详细介绍过;再看左侧，全部都是主动式PFC电路的组件。由于我们已经将散热片去除，所以在图片上已经看不到PFC晶体管以及PFC二极管了。此外，稍加留意的话可以看到，在整流桥和主动式PFC电路之间有一个X电容(整流桥散热片底部的棕色元件)。通常情况下，外形酷似陶制圆盘电容的橄榄色热敏电阻都会有橡胶皮包裹。
主动式PFC元器件

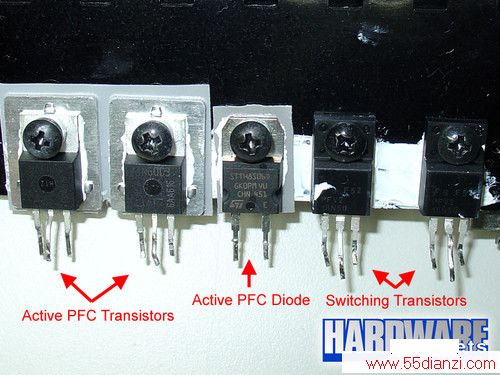

图18是一次侧散热片上的元件。这款电源配备了两个MOSFET开关管和主动式PFC电路的功率二极管：
开关管、功率二极管
下面我们将重点介绍开关管……
开关管
●开关管
开关电源的开关逆变级可以有多种模式，我们总结了一下几种情况：
模式 开关管数量 二极管数量 电容数量 变压器针脚 单端正激 1 1 1 4 双管正激 2 2 0 2 半桥 2 0 2 2 全桥 4 0 0 2 推挽 2 0 0 3
当然了，我们只是分析某种模式下到底需要多少元器件，事实上当工程师们在考虑采用哪种模式时还会收到很多因素制约。
目前最流行的两种模式时双管正激(two-transistor forward)和全桥式(push-pull)设计，两者均使用了两颗开光管。这些被安置在一次侧散热片上的开光管我们已经在上一页有所介绍，这里就不做过多赘述。
以下是这五种模式的设计图：

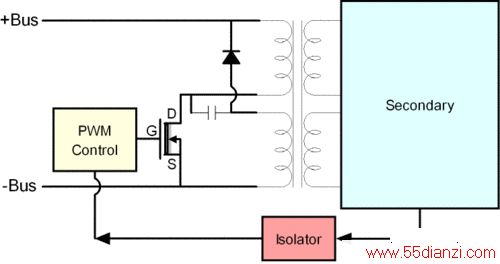

单端正激(Single-transistor forward configuration)

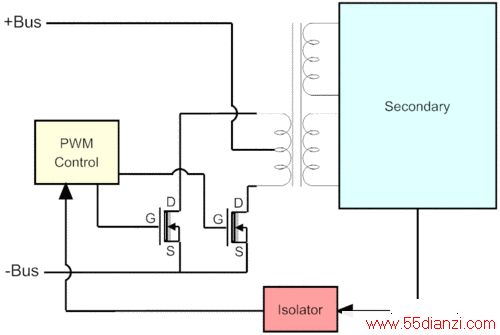

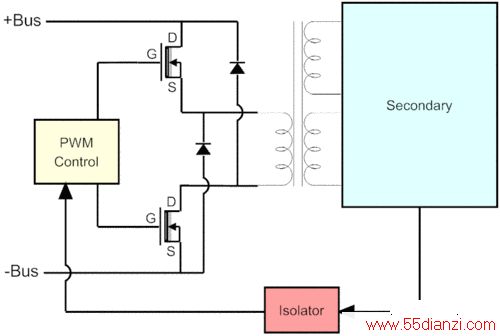

双管正激(Two-transistor forward configuration)

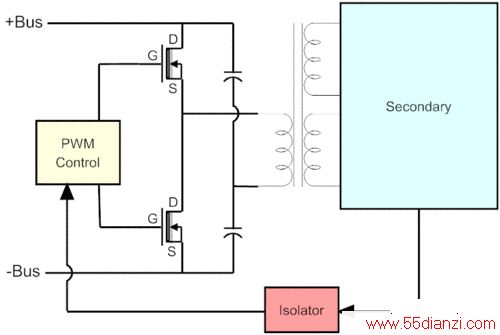

半桥(Half bridge configuration)

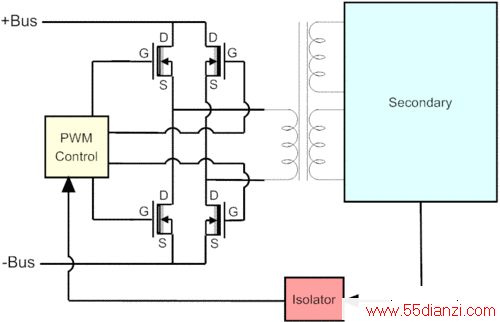

全桥(Full bridge configuration)
推挽(Push-pull configuration)
变压器和PWM控制电路
●变压器和PWM控制电路

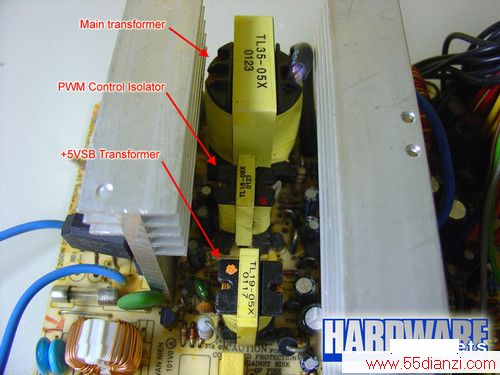

先前我们已经提到，一太PC电源一般都会配备3个变压器：个头最大的那颗是之前图3、4和图19-23上标示出来的主变压器，它的一次侧与开关管相连，二次侧与整流电路与滤波电路相连，可以提供电源的低压直流输出(+12V，+5V，+3.3V，-12V，-5V)。
最小的那颗变压器负载+5VSB输出，通常也成为待机变压器，随时处于“待命状态”，因为这部分输出始终是开启的，即便是PC电源处于关闭状态也是如此。
www.55dianzi.com
第三个变压器室隔离器，将PWM控制电路和开关管相连。并不是所有的电源都会装备这个变压器，因为有些电源往往会配备具备相同功能的光耦整合电路。
变压器

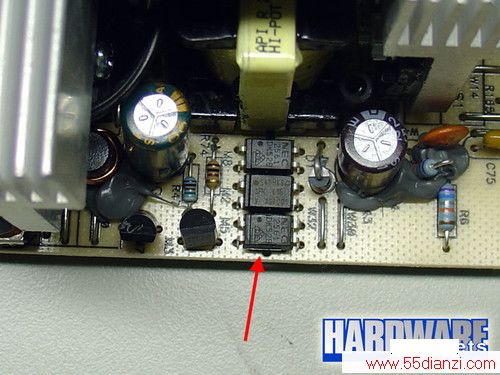

这台电源采用的是光耦整合电路，而不是变压器

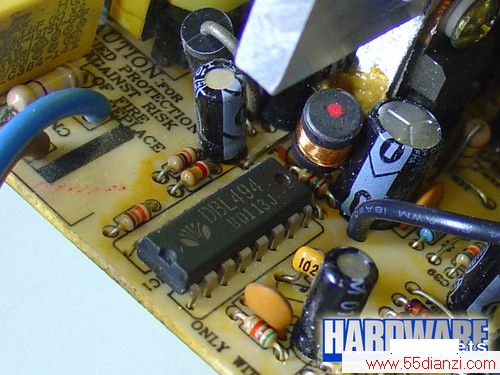

PWM控制电路基于一块整合电路。一般情况下，没有装备主动式PFC的电源都会采用TL494整合电路(下图26中采用的是可兼容的DBL494整合芯片)。具备主动式PFC电路的电源里，有时候也会采用一种用来取代PWM芯片和PFC控制电路的芯片。CM6800芯片就是一个很好的例子，它可以很好的集成PWM芯片和PFC控制电路的所有功能。
PWM控制电路
二次侧(一)
●二次侧

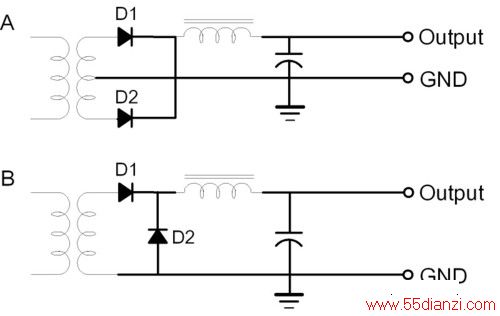

最后要介绍的是二次侧。在二次侧部分，主变压器的输出将会被整流和过滤，然后输出PC所需要的电压。-5 V和–12 V的整流是只需要有普通的二极管就能完成，因为他们不需要高功率和大电流。不过+3.3 V, +5 V以及+12 V等正压的整流任务需要由大功率肖特基整流桥才行。这种肖特基有三个针脚，外形和功率二极管比较相似，但是它们的内部集成了两个大功率二极管。二次侧整流工作能否完成是由电源电路结构决定，一般有可能会有两种整流电路结构，如图27所示：
整流模式
模式A更多的会被用于低端入门级电源中，这种模式需要从变压器引出三个针脚。模式B则多用于高端电源中，这种模式一般只需要配备两个变压器，但是铁素体电感必须够大才行，所以这种模式成本较高，这也是为什么低端电源不采用这种模式的主要原因。
此外，对于高端电源而言，为了提升最大电流输出能力，这些电源往往会采用两颗二极管串联的方式将整流电路的最大电流输出提升一倍。
无论是高端还是低端电源，其+12 V和+5 V的输出都配备了完整的整流电路和滤波电路，所以所有的电源至少都需要2组图27所示的整流电路。
www.55dianzi.com
对于3.3V输出而言，有三种选项可供选择：
☆在+5 V输出部分增加一个3.3V的电压稳压器，很多低端电源都是采用的这种设计方案;
