100%占空比感性负载变换器

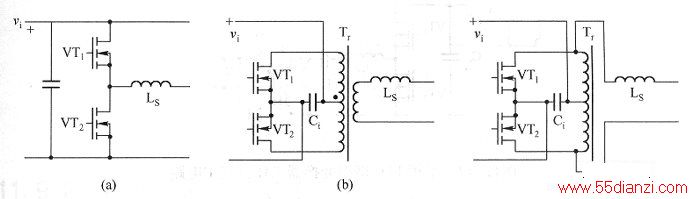

　　在一些感性负载的应用中，如电子镇流器、电子变压器等，常常是或大或小的感性负载，这种感性负载特性构成了100%占空比的零电压开关特性，感性负载的100%占空比变换器电路如下图所示，图中的电感Ls为变压器漏感。
　　
　　其中，图(a)为桥式变换器；图(b)为隔离的推挽变换器；图ll-16(c)为非隔离型推挽变换器。采用推挽变换器的好处是除了驱动方便和可降低回路的导通电压以外，还可以通过改变变压器抽头的位置获得不同的电压值。当然，推挽式变换器比桥式变换器多出一个变压器，如果按图(c)所示的电路，则变压器的容量至少可以减半，变压器的体积可以变小。
　　
　　在这里，变换器的主要用途就是将直流电转换为需要的高频交流电，如果需要电压波形是正弦波，可以在输出端附加LC谐振电路。
