顾名思义，这种板就是将原来分开的开关电源板与高压板合做在一块板上。由于这种设计能有效降低成本，故在近年生产的液晶彩电中得到了广泛应用。
该类电源板的开关电源部分与分离式的液晶彩电开关电源组成相同，主要由PFC电路、主开关电源电路及待机开关电源电路组成，其开／待机同样受信号板控制。若对比主开关电源次级输出电路，会发现IP板的整流滤波元件少了一些，主要是无大电流的+24V电压输出，仅有+12V及+5V电压输出，这是为什么呢？

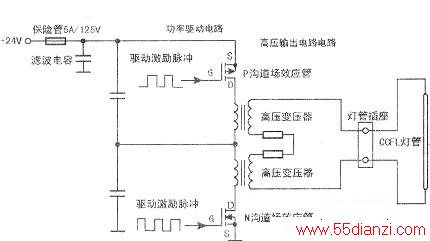

分离式的液晶彩电开关电源所输出的+24V供电主要供给高压板的功率驱动电路，如下图所示。由于这部分电路的功率较大，故要求开关电源输出的+24V电压的功率足够，则对应的整流滤波元件较多。

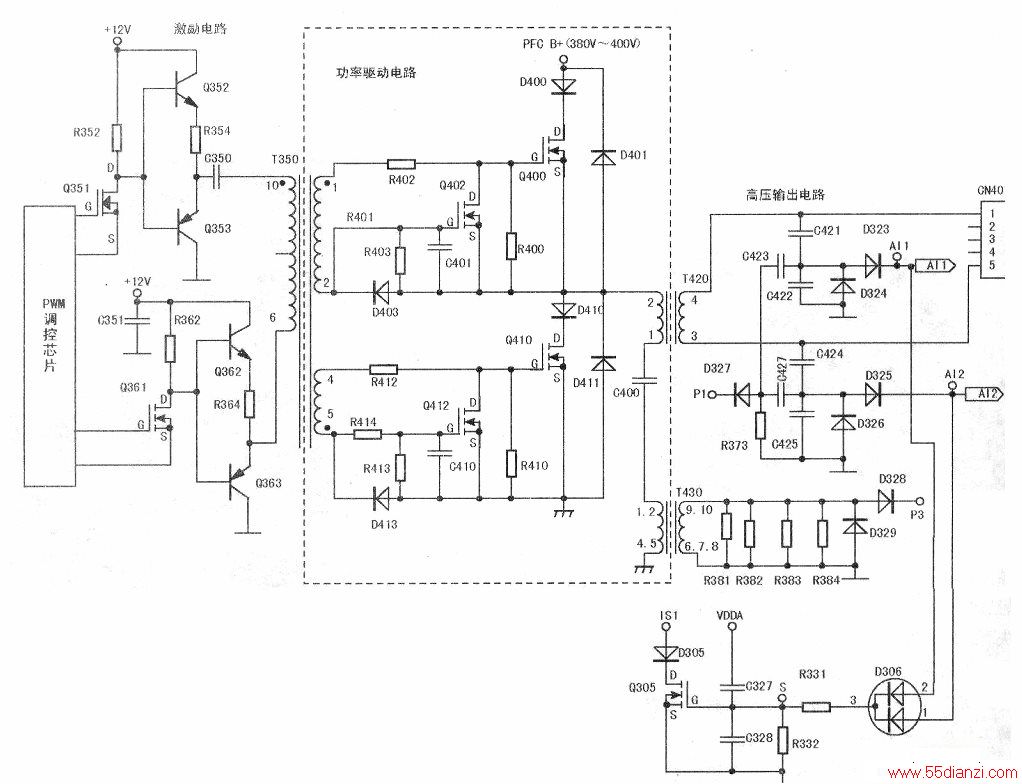

在IP板中，高压板的功率驱动电路供电改由PFC电路输出的PFCB+电压(+380V~+400V)提供。这一改动，对于主开关电源而言，不需要再输出大电流的+24V电压，整个输出功率大幅下降，开关变压器及整流滤波元件减少。对于高压板的电路而言，因PFCB+电压为热地，而高压激励电路及高压输出电路均为冷地，为了解决这一问题，则功率驱动电路与激励电路、高压输出电路之间均采用变压器耦合方式，相关电路如下图所示。
综上所述，IP板的特殊之处在于：高压板上的功率驱动电路的供电直接由PFC电路提供，电压为+380V～+400V(热地)。因此，检修IP板上的背光灯驱动电路时一定要注意区分冷热地，以免损坏仪表或电路元件。
