西门子MM440变频器的工艺及控制

　　某化工厂锅炉引风机采用西门子MM440娈频器闭环调速。具体要水为：引风机维持恒速，确保炉膛负压稳定。当炉膛负压高于上限压力时，变频器调高输出频率，引风机加速，使炉膛压力下调；当炉膛负压低下限时，变频器降低输出频率，减少引风机运行速度，使炉膛压力上升。参考指针式压力表实际压力．炉膛压力负压目标值通过端口3输人大小可调的模拟电压信号，控制电动机转速。PID反馈信号由压力变送器进行检测，通过变频器的PID调节功能，配合压力变送器检测的反馈信号，使炉膛负压保持恒定。
　　

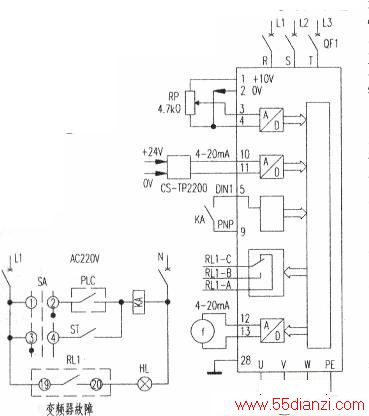

　　锅炉引风机闭环系统控制框图如上图所示。引风机电动机型号为Y200L-4.30kW，技术参数为电压380V，电流57.8A，cosα=083，转速1480r/min。所配套的变频器为西门子6SE6440-2UP33-OEA。压力变送器型号为：CS-PT2,20（数字式变送器），需外接DC24V直流电压。锅炉引风机电动机闭环式变频调速的电气原理图如下图所示。该引风机可以PLC和机旁手动控。停机时把转换开关SA打到中间0。
