电梯变频器基本电路结构

电梯变频器基本电路结构

点击数:7249 次   录入时间:03-04 11:49:09   整理:http://www.55dianzi.com   电路基础知识

  1.旋转编码器旋

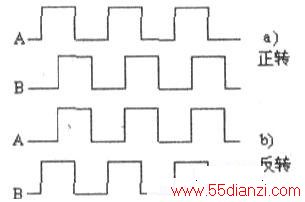

  转编码器是用来测量转速的装置,与电动机的输出轴同轴安装。光电式旋转编码器通过光电转换,可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出。技术参数主要有每转脉冲数(几十到几千)和供电电压等。它分为单路输出和双路输出两种。其中双路输出的旋转编码器输出两组相位互差900的脉冲,即A相和B相脉冲。通过这两相脉冲不仅可以测量转速,还可以判断旋转的方向。如下图所示。在下图a中,A相脉冲超前B相脉冲如。,可以认定电动机的输出轴正转;在下图b中,A相脉冲滞后B相脉冲90°,可以认定电动机的输出轴反转。

  在选用安川Hl000变频器的电梯系统中,旋转编码器的输出信号须经过专用的PG速度控制卡与变频器连接。这时将PG卡插入变频器的相关插座中,再将旋转编码器的引出线连接到PG卡上。

428966



  2.系统电路框图

  选用安川H1000变频器的电梯系统,其基本配置应包括:安川Hl000变频器,PG速度控制卡,600脉冲的旋转编码器,以及制动电阻等。

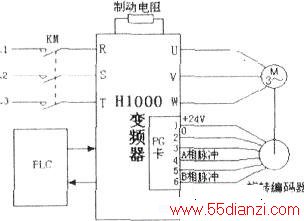

  在整个电梯系统中,变频器负责完成调速功能。为了实现复杂的逻辑控制,还应配置PLC或计算机处理各种信号的逻辑关系。电梯系统的电路结构框图如下图所示。

系统电路框图
