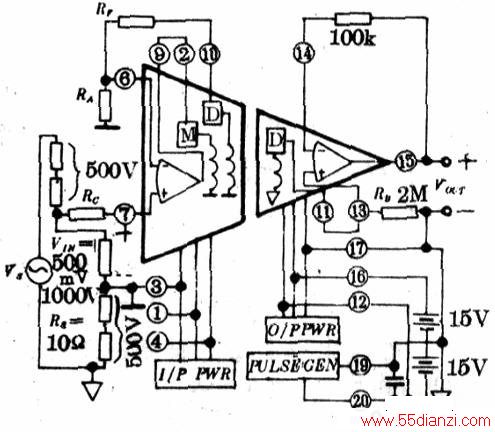

式中RF+RA=RB＝2M，IMRR为隔离模抑制比，IS03656KG的IMRR约为160dB（VIN为直流时）或125dB(VIN为50Hz交流时)。
在某些场合，要求处理低电平DC信号，必须事先对输入信号进行前置放大，则可采用图11由IS03656KG与精密测量运算放大器IS03510组成的DC低电平信号隔离放大器。在该电路中，为了改善1S03656KG对DC低电平信号的输入特性，在IS03656KG的同相端加接IS03510运放，对低电平信号进行前置放大，为了加大输入阻抗，IS03510运放接成同相放大器，IS03656KG接成电压跟随器形式。
上图所示电路的输出电压为t由于信号主要依靠精密测量运放IS03510放大，而IS03656KG起隔离作用，故效果较好。值得注意的是．Rl／R2的比值，也即前置放大器的增益不宜过大，千万不能超过IS03656KG输入级的解调范围，否则会影响放大器性能，造成信号失真。
变压器耦合隔离放大器的不足之处是需用一只隔离变压器，而隔离变压器是一个电磁辐射源，必须采取电磁屏蔽措施。对于IS03656KG型隔离放大器有专门为其外壳设计的电磁屏蔽装置。变压器耦合隔离放大器在世界不少电子公司都有生产，它们的型号虽然各不相同，但应用电路和设计原则基本上都差不多。
