在相同的改装形式下，集成运算放大器的引脚功能是相同的，这就为在一般应用条件下的集成运算放大器的互换创造了条件。
对于单运算放大器，通常采用双列直插八脚或表面贴装双列八脚封装，其各引脚功能如下图示。
由于单运算放大器有空闲引脚可用来提供输出端电压调零，因此单运算放大器均带有输出电压调零端，即引脚1和引脚5。由于各种型号的集成运算放大器的内部等效电路的差异，调零端可调电阻的中心抽头有的接在正电源端，有的接在负电源端。
例如，最常见的LM741和最古老的宽带放大器LM318的调零电位器的中心抽头接在负电源端，而OP07、P037、NE5534等的调零电位器的中心抽头则接到正电源端，在应用或替换时一定要清楚这一点。如果没有设置调零电路，则一般的应用中，仅从引脚功能角度考虑，各型号的单运算放大器是可以互换的。

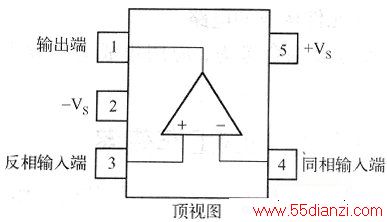

如果单运算放大器不需要调零端，则运算放大器仅需要5个引脚，在便携式电子线路中或者安装密度高的电子线路中，单运算放大器可以是5引脚封装，最典型的就是表面贴装的SOT23封．装，其尺寸仅仅3.2×1.6mm，可见尺寸之小。用SOT23-5引脚封装的单运算放大器的引脚功能如下图所示。
SOT23-5引脚封装的单运算放大器的外形尺寸如下图所示。

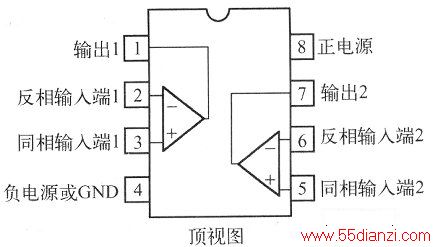

如果是将两个运算放大器封装在同一个封装中则称其为双运算放大器，除了LM747外，绝大多数的双运算放大器均采用双列直插八脚或表面贴装八脚封装形式，各引脚功能如下图所示。
由于双运算放大器封装在8引脚的封装中，8个引脚全部被用来做基本功能引脚，因此不再设置运算放大器的调零端。由此可见，在一般的应用中，不一定必须设置输出电压调零的功能，可以简化电路。
下图所示的双运算放大器的另一个特点是每一个运算放大器的反相输入端都与输出端相令邻，其优点是反馈电阻在电路板上被唯一确定在最佳位置，特别是采用贴片电阻时效果尤为明显。
如果将四个运算放大器封装在同一个封装中，则称其为四运算放大器。四运算放大器均采用双列直插14脚或表面贴装14脚封装形式，各引脚功能如下图所示。
从上图可以看到，双运算放大器和四运算放大器均没有调零端。这就是说，在一般的应用中，基本上不需要对运算放大器进行调零，如果需要调零，最好采用单运算放大器，而且要选择性能比较好的运算放大器，如可选OP07尽可能不选LM741。
