场效应管放大电路与晶体管放大电路的性能比较

　

答案:

     1. (1) B   (2) D

     2. (1) B   (2) A   (3) D

www.55dianzi.com

例1 设电路及参数如图LT_01所示，T1工作点上的gm=18ms，Cgs=2.5PF， Cgd=0.9PF；T2工作点上的b =100，r_bb=50W，r_be=1kW，Cbe=80PF，Cbc=5PF。试作出电路的幅频响应，求出电路的上限截止频率f_H。

解：进入SchematICs主窗口，绘出图LT_01所示电路。分别选中T1、T2进入模型参数修改窗（选择菜单中Edit|Model|Edit项，单击Instance Model(Text)可打开模型参数修改窗），将T1、T2的有关模型参数作如下修改：

T1:

BF=133

CJE=45.4PF

CJC=7.83PF

T2:

BETA=190mS

CGS=3.88PF

CGD=2.32PF

这样，便可得到题中要求的T1、T2在静态工作点上的参数值。

再设置交流扫描分析（AC Sweep）功能。得到电路的幅频响应如图LT_01（b）所示，由此可知电路的上限截止频率f_H=1.857MHz，中频增益为40.435dB。

如图LT_01（b）

练习

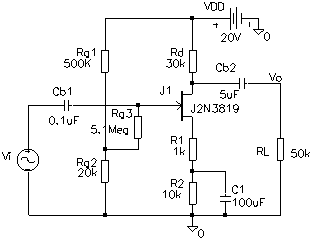

1. 场效应管共源极电路如图LX_01所示。试运用PSPICE进行如下分析计算。

(1) 作静态工作点分析，在文本输出文件*.out中查看电路的静态工作点。

(2) 作瞬态分析，输入 取频率为1KHz、幅值为10mV的正弦交流信号，在图形输出.probe下，观察 和 的波形。

(3) 作转移函数分析，求出中频区的电压增益 、输入电阻 和输出电阻 ，并与手算结果进行比较。

(4) 作交流分析，观察 的频率响应，求出上、下限截止频率。

(5) 作交流分析，观察电路输入阻抗和输出阻抗的频率响应。并与(4)计算的结果进行比较。

图LX_01

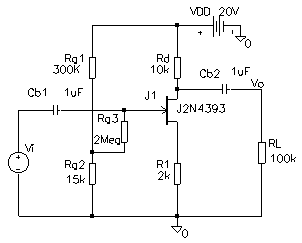

2. 共源电路如图LX_02所示。

（1）求静态工作点。

（2）设输入信号V_i为f=1KHz，幅值V_im=10mV的正弦电压，试观测V_i、V_o波形。

（3）画出电压增益的幅频响应和输入阻抗、输出阻抗的频率响应，求频带宽度及中频区的电压增益、输入电阻、输出电阻。

图LX_02

3. 在图LX_02中 ，设R_d=20KW，R₁=500W，其它参数不变。

（1）求静态工作点；

（2）设输入信号V_i为f=1KHz，幅值V_im=5mV的正弦电压，试画出V_i、V_o波形；

（3）通过交流分析求中频区电压增益、输入电阻、输出电阻。

4. 在图LX_04所示场效应管放大电路中，已知V_GS=-2V，管子参数g_m=0.125mS，Vp=-4V，设C1、C2在交流通路中可视为短路。

（1）求电阻R1和静态电流ID；

（2）求正常放大条件下R2可能的最大值（提示：正常放大时，工作点落在放大区）

（3）设rd可忽略，R2取较合适的值，计算电压增益和输出电阻

图LX_04
