用“同一端点法”判断交流/流负反馈

　　判断交、直流反馈主要是观察反馈网络的电路形式，如果反馈输出信号Ufo中既有交流成分又有直流成分，则是交直流反馈；若只有交流成分，则是交流反馈；若只有直流成分，则是直流反馈。具体的说：如果反馈网络有隔直电容，则是交流反馈：

　　如果反馈电阻上并联了电容，或有到地的旁路电容，则是直流反馈；如果反馈网络只有电阻，电阻两端没有并联电容，电阻一端也无隔直电容或无到地的旁路电容，则是交直流反馈。

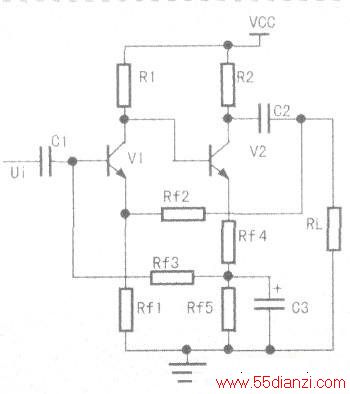

　　下图中C2对Rf2来说为隔直电容，故Rf2为交流反馈；Rfl和Rf4为交直流反馈；Rf3和Rf5由于C3把交流信号旁路到地，所以引入的是直流反馈。

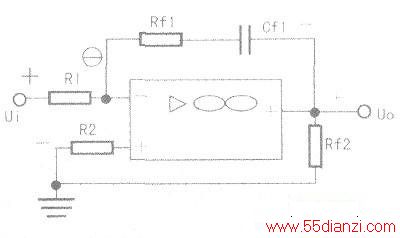

　　下图中Cfl为隔直电容，故Rfl、Cfl引入的是交流反馈；Rf2引入的是交直流反馈。

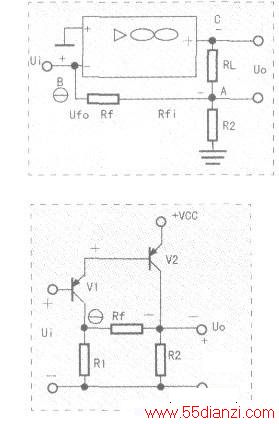

　　下图中Rf引入的是交直流反馈；图5中Rf两端若并联一只电容，引入的则是直流反馈。
