逻辑电路的分析与设计

逻辑电路的分析与设计

点击数:7740 次   录入时间:03-04 11:42:34   整理:http://www.55dianzi.com   数字电路

  分析组合逻辑电路就是对已知的一个组合逻辑电路.用逻辑代数分析它的性质,判断它的逻辑功能。

  1.分析的步骤

  (1)根据给定的组合逻辑电路写出各输出端的逻辑函数表达式。一般由输入到输出逐级写出逻辑函数表达式,最后得到表示输出与输入关系的函数表达式。所谓逻辑函数表达式就是用逻辑符号“与”、“或”、“非”等将逻辑变量连接形成的表达式。逻辑变量一般用大写字母表示,而且只有两种取值,即逻辑“O”和“l”,这里的“O”和“1”表示事物的两种对立状态。

  (2)将各逻辑函数表达式进行化简。对表达式化简可采用公式法和卡诺图法两种方法,化简的结果_般是最简“与或”表达式,所谓最简“与或”表达式是指相加项最少,并且每项中的变量个数最少。

  (3)由化简后的逻辑函数表达式列出真值表。

  (4)根据真值表中函数与变量的取值规律来分析电路的逻辑功能,也就是逻辑电路在什么输入条件下输出为“l”,什么输入条件下输出为“O”。

   [例1]说明如下图所示的电路的逻辑功能。

  (3)真值表,如下表所示。

  (4)逻辑功能:当A=O,B=l时,Y输出O;其余输出都为O。

  组合逻辑电路的设计是指根据逻辑功能的要求,设计出能实现该功能采用器件数最少的最佳电路。实际上器件的种类和器件之间的连线也要最少。



www.55dianzi.com

  2.设计的步骤

  (1)分析要求。根据设计要求中提出的逻辑功能,确定输入、输出信号的逻辑变量和逻辑状态以及它们之间的相互关系。一般情况下,给定的逻辑功能往往是一段文字说明,这就需要用逻辑抽象的方法来确定逻辑关系。在确定输入、输出变量时,一般把引起事件的原因作为输入变量,而把事件的结果作为输出变量。同时用“0”、“1”对输入和输出变量进行逻辑状态的赋值。

  (2)列真值表,根据输入信号状态和输出信号状态之间的对应关系列出真值表,实际问题中不会出现或不允许出现的状态组合可以不列出,或列出后作为约束项使用。

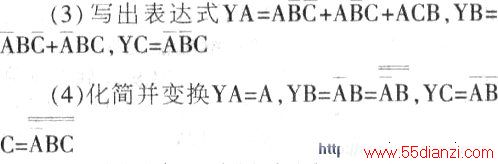

  (3)根据真值表,写出逻辑函数表达式。

  (4)化简逻辑函数表达式。为使电路的结构最简单,应使用最少的器件,就必须对写出的表达式进行化简,使其相加项最少,每项中的因子最少。

  (5)根据化简后的逻辑函数表达式画出逻辑电路图。化简后表达式可以根据需要进行变换,变换成常用的与或一与或形式、与非一与非形式。再根据最终取得的表达式,画出逻辑图。

  【例2】某工厂有三个车间,在夏季用电高峰时.工厂用自备发电机提供生产,但是自备发电机的容量仅够一个车间开工生产。若A、B、C车间都需要用电生产,则A优先供电生产;若B、e车间需要用电生产,则B车间优先供电生产;若仅仅C车间需要用电生产,则c车间可供电生产。

  设计一个用与非门构成的逻辑电路,能够表示出车间供电情况。

  解:(1)逻辑假设:设ABC作为输入变量,需要供电为1.不需要供电为0;用YA、YB、YC表示输出变量,供电为l,不供电为0。

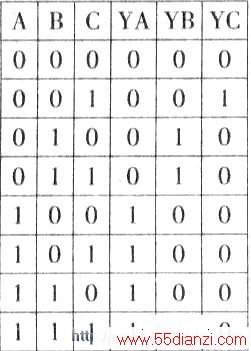

  (2)列真值表,如下表所示。

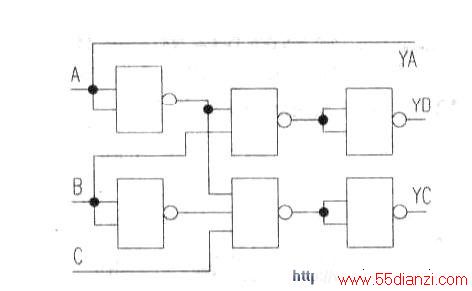

  (5)画出逻辑电路图,如下图。

  在日常生活中,组合逻辑电路的应用实例非常多,如体育竞赛中的表决器、地铁电气列车的自动控制电路等,那么如何准确地分析已知逻辑电路的功能,关键是根据真值表能够用准确的语言把其功能全都概括出来。如何设计出性能可靠优越的逻辑电路,关键在于根据题目给定的条件正确列出相应的真值表。
