用“三步法”快速识读电路图

　　不同电子设备有不同的图，以用来说明电子设备工作原理称为电路图。常见的电路图有两种，一种是说明模拟电子电路工作原理，用各种图形符号表示电阻器、电容器、电感器、半导体元器件等电子元器件，用线条把电子元器件和各种单元电路按照电路功能连接起来，即为电路图。另一种是说明数字电子电路工作原理，用各种图形、符号表示门电路、各种触发器、组合逻辑电路及时序逻辑电路，用线条把他们按照逻辑功能连接起来，说明各个逻辑单元和整机电路的逻辑功能，称为逻辑电路图。
　　
　　对于初学者来说，要能够实现对一个电路图的快速识读，可以采用“三步法”，快速理解电路图的结构和功能。
　　
　　一找核心元件。任何事物都有核心，一幅电路图也有核心元件．找到核心元件是认识电路图的关键，能够指导我们读图的方向。只要围绕核心元件去识读电路图，就能快速排出其他辅助元件的影响，快速领会电路图的思想。
　　

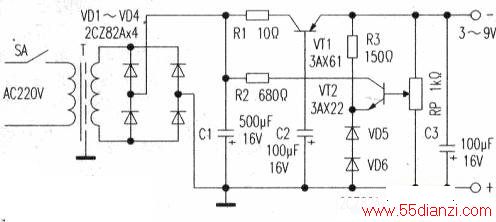

　　如何去找核心元件呢？在附图中，通过观察会发现，电路图左边是整个电路的输入端，电路图右边是输出端。电路图中输入与输出之间主通道上面的元件即为核心元件。
　　
　　图中，位于电路图主通道上面的元件有变压器T、整流二极管VDl~VD4，电阻R1，三极管VT1，这些元件横向连通输入和输出位于输入和输出的主通道上，就是该电路图的核心元件。
　　
　　二看信号通道。在电路图中，输入信号从电路图的人口到达电路图的出口变成输出信号（信号经过的元件及导线即为信号通道），由于附图比较简单，电路主通道即为主信号通道，包含的元器件有变压器T，整流桥VD1_VD4，电阻R1，三极管VT1。此外，还有控制信号通道，包含元器件有电位器RP1．稳压管VD5、VD6、三极管VD2、电阻R2、电解电容C1、C2。
　　
　　三分析信号的变化（就是分析电路的功能)，是识读一个电路图的关键。图中电路主通道中，220V交流信号经过变压器降压（信号幅度减小），VD1~VD4整流（交流信号变为脉动直流信号），电解电容C1滤波（脉动直流信号变为平滑直流信号），最后经过三极管调整输出（平滑脉动信号变为直流信号）。主电路的功能为将输入220V交流信号变成3V~9V的直流信号输出。通过电路图的控制信号通道，该电路图实现的是可调直流电压输出功能。控制信号通道通过RP1采集电路的输出信号，与VD5、VD6送来的基准电压信号进行比较，控制辅助调整管VD2实现对电路主通道的控制，达到实现控制电路的功能。
　　
　　快速识读电路图，是建立在对电子元器件基本性能的充分了解的基础上实现的，这将是一个过程，需要初学者静下心来将许多基础知识牢牢掌握，就能真正实现！
