刚好勉勉强强看懂一行程序

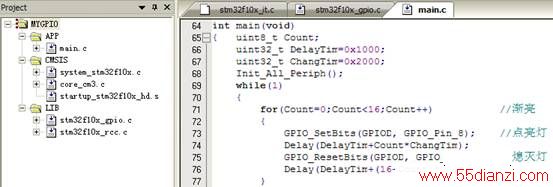

继续学习中，先把开发板自带一个例子做了些精简，以免看得吓人。。。。
就是这个，让PORTD上接的4个LED分别点亮。
开始研究代码
int main（void）
{
Init_All_Periph（）;
。。.。。.
看到这一行，开始跟踪，于是又看到了下面的内容
void Init_All_Periph（void）
{
RCC_Configuration（）;
。。.。。.
继续跟踪
void RCC_Configuration（void）
{
SystEMInit（）;
。。.。。.
这行代码在system_stm32f10x.c中找到了。
void SystemInit （void）
{
/* Reset the RCC cLOCk configuration to the default reset state（for debug purpose） */
/* Set HSION bit */
RCC-》CR |= （uint32_t）0x00000001;
/* Reset SW， HPRE， PPRE1， PPRE2， ADCPRE and MCO bits */
#ifndef STM32F10X_CL
RCC-》CFGR &= （uint32_t）0xF8FF0000;
#else
RCC-》CFGR &= （uint32_t）0xF0FF0000;
#endif /* STM32F10X_CL */
/* Reset HSEON， CSSON and PLLON bits */
RCC-》CR &= （uint32_t）0xFEF6FFFF;
/* Reset HSEBYP bit */
RCC-》CR &= （uint32_t）0xFFFBFFFF;
/* Reset PLLSRC， PLLXTPRE， PLLMUL and USBPRE/OTGFSPRE bits */
RCC-》CFGR &= （uint32_t）0xFF80FFFF;
#ifndef STM32F10X_CL
/* DISAble all interrupts and clear pending bits */
RCC-》CIR = 0x009F0000;
#else
/* Reset PLL2ON and PLL3ON bits */
RCC-》CR &= （uint32_t）0xEBFFFFFF;
/* Disable all interrupts and clear pending bits */
RCC-》CIR = 0x00FF0000;
/* Reset CFGR2 register */
RCC-》CFGR2 = 0x00000000;
#endif /* STM32F10X_CL */
/* Configure the System clock Frequency， HCLK， PCLK2 and PCLK1 prescalers */
/* Configure the Flash Latency cycles and enable prefetch buffer */
SetSysClock（）;
}
这一长串的又是什么，如何来用呢？看来，偷懒是不成的了，只能回过头去研究STM32的时钟构成了。
相当的复杂。
系统的时钟可以有3个来源：内部时钟HSI，外部时钟HSE，或者PLL（锁相环模块）的输出。它们由RCC_CFGR寄存器中的SW来选择。
SW（1：0）：系统时钟切换
由软件置’1’或清’0’来选择系统时钟源。 在从停止或待机模式中返回时或直接或间接作为系统时钟的HSE出现故障时，由硬件强制选择HSI作为系统时钟（如果时钟安全系统已经启动）
00：HSI作为系统时钟；
01：HSE作为系统时钟；
10：PLL输出作为系统时钟；
11：不可用。
////////////////////////////////////////////////////////////////////
PLL的输出直接送到USB模块，经过适当的分频后得到48M的频率供USB模块使用。
系统时钟的一路被直接送到I2S模块；另一路经过AHB分频后送出，送往各个系统，其中直接送往SDI，FMSC，AHB总线；8分频后作为系统定时器时钟；经过APB1分频分别控制PLK1、定时器TIM2~TIM7；经过APB2分频分别控制PLK2、定时器TIM1~TIM8、再经分频控制ADC；
由此可知，STM32F10x芯片的时钟比之于51、AVR、PIC等8位机要复杂复多，因此，我们立足于对着芯片手册来解读程序，力求知道这些程序代码如何使用，为何这么样使用，如果自己要改，可以修改哪些部分，以便自己使用时可以得心应手。
单步执行，看一看哪些代码被执行了。
/* Reset the RCC clock configuration to the default reset state（for debug purpose） */
/* Set HSION bit */
RCC-》CR |= （uint32_t）0x00000001;
这是RCC_CR寄存器，由图可见，HSION是其bit 0位。
HSION：内部高速时钟使能
由软件置’1’或清零。
当从待机和停止模式返回或用作系统时钟的外部4-25MHz时钟发生故障时，该位由硬件置’1’来启动内部8MHz的RC振荡器。当内部8MHz时钟被直接或间接地用作或被选择将要作为系统时钟时，该位不能被清零。
0：内部8MHz时钟关闭；
1：内部8MHz时钟开启。
///////////////////////////////////////////////////////////////////////
/* Reset SW， HPRE， PPRE1， PPRE2， ADCPRE and MCO bits */
#ifndef STM32F10X_CL
RCC-》CFGR &= （uint32_t）0xF8FF0000;

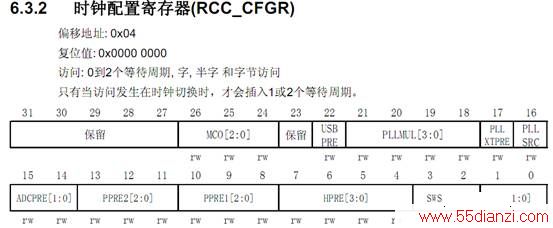

这是RCC_CFGR寄存器
该行程序清零了MC0［2:0］这三位，和ADCPRE［1:0］，ppre2［2:0］，PPRE1［2:0］，HPRE［3：0］，SWS［1：0］和SW［1：0］这16位。
/*
MCO： 微控制器时钟输出，由软件置’1’或清零。
0xx：没有时钟输出；
100：系统时钟（SYSCLK）输出；
101：内部8MHz的RC振荡器时钟输出；
110：外部4-25MHz振荡器时钟输出；
111：PLL时钟2分频后输出。
*/
/* Reset HSEON， CSSON and PLLON bits */
RCC-》CR &= （uint32_t）0xFEF6FFFF;
清零了PLLON，HSEBYP，HSERDY这3位。
/* Reset HSEBYP bit */
RCC-》CR &= （uint32_t）0xFFFBFFFF;
清零了HSEBYP位 ///？？？为什么不一次写？？
HSEBYP：外部高速时钟旁路，在调试模式下由软件置’1’或清零来旁路外部晶体振荡器。只有在外部4-25MHz振荡器关闭的情况下，才能写入该位。
0：外部4-25MHz振荡器没有旁路；
1：外部4-25MHz外部晶体振荡器被旁路。
所以要先清HSEON位，再清该位。
/* Reset PLLSRC， PLLXTPRE， PLLMUL and USBPRE/OTGFSPRE bits */
RCC-》CFGR &= （uint32_t）0xFF80FFFF;
清零了：USBPRE，PLLMUL，PLLXTPR，PLLSRC共7位
/* Disable all interrupts and clear pending bits */
RCC-》CIR = 0x009F0000;
////这个暂不解读
SetSysClock（）;
跟踪进入该函数，可见一连串的条件编译：
单步运行，执行的是：
#elif defined SYSCLK_FREQ_72MHz
SetSysClockTo72（）;

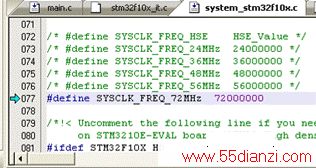

为何执行该行呢，找到SYSCLK_PREQ_**的相关定义，如下图所示。
这样就得到了我们所要的一个结论：如果要更改系统工作频率，只需要在这里更改就可以了。
可以继续跟踪进入这个函数来观察如何将工作频率设定为72MHz的。
static void SetSysClockTo72（void）
{
__IO uint32_t StartUpCounter = 0， HSEStatus = 0;
/* SYSCLK， HCLK， PCLK2 and PCLK1 configuration ---------------------------*/
/* Enable HSE */
RCC-》CR |= （（uint32_t）RCC_CR_HSEON）;
//开启HSE
/* Wait till HSE is ready and if Time out is reached exit */
do
{
HSEStatus = RCC-》CR & RCC_CR_HSERDY;
StartUpCounter++;
} while（（HSEStatus == 0） && （StartUpCounter ！= HSEStartUp_TimeOut））;
//等待HSE确实可用，这有个标志，即RCC_CR寄存器中的HSERDY位（bit 17），这个等待不会无限长，有个超时策略，即每循环一次计数器加1，如果计数的次数超过HSEStartUp_TimeOut，就退出循环，而这个HSEStartUp_TimeOut在stm32f10x.h中定义，
#define HSEStartUp_TimeOut （（uint16_t）0x0500） /*！《 Time out for HSE start up */
///////////////////////////////////////////////////////////////////////////////////////////////
if （（RCC-》CR & RCC_CR_HSERDY） ！= RESET）
{
HSEStatus = （uint32_t）0x01;
}
else
{
HSEStatus = （uint32_t）0x00;
}
///再次判断HSERDY标志位，并据此给HSEStatus变量赋值。
if （HSEStatus == （uint32_t）0x01）
{
