2．进行PLC程序的写出

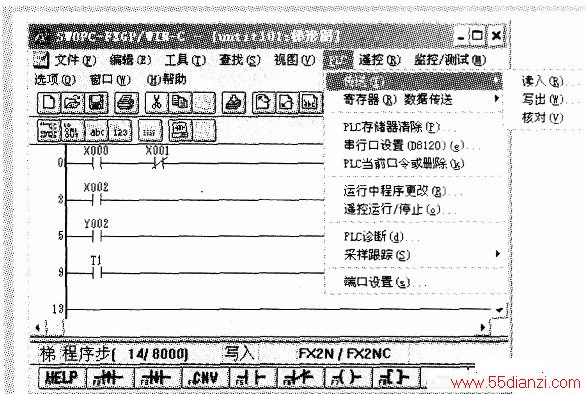

在PLC设置为STOP的状态下，将计算机的程序发送到PLC中，操作方法：执行[PLC]-[传送]-[写出]菜单命令，此时出现写出对话框，按确认按钮后完成，如下图所示。
3．对PLC运行的监控

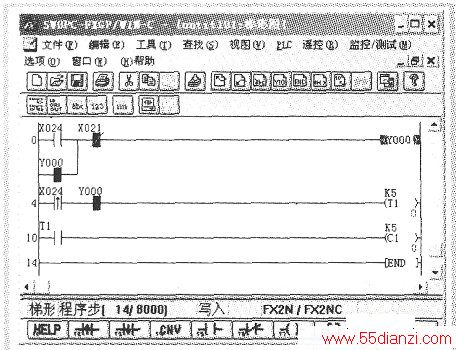

PLC在运行时。可以利用“监控／测试”功能，监控元件、触点或线圈的工作情况，也可以在计算机上直接修改定时器与计数器的设定值。点击图标，或执行[监控/测试]～[开始监控]菜单命令，计算机出现的监控画面如下图所示。画面中，我们可以直观的了解各类触点的闭合与断开情况、定时器时间运行情况、计数器的计数情况等等。
此外，我们还可以完成更多的监控：
①进入元件监控：执行[监控/测试]-[进入元件监控]的菜单命令后，出现一个元件监控对话框，在此对话框中可以依次输入元件名。当元件工作时，该元件旁将出现一个绿色的小方块，表示该元件或触点线圈已工作。
②强行Y输出：执行[监控/测试]-[强行Y输出]菜单命令后，出现强行Y输出对话框，填写Y元件号。选择ON/OFF，再按确认按钮，可以强行Y的输出。
③强行ON/OFF：执行[监控/测试]一[强行ON/OFFl菜单命令后，出现强行ON/OFF对话框，在此设置元件SET/RST，点击确认按钮，使元件得到置位或复位。
④元件监控(光标)：执行[监控/测试卜[元件监控](光标)命令后，将光标选定的元件登录在元件监控窗口，可以进行监控。
⑤改变设置值：执行[监控/测试]一[改变设置值]菜单命令后，出现改变当前值对话框。可以对定时器和计数器的设定值进行修改。
