发电机机组采用交流主励磁机的磁场绕组由永磁副励磁机经可控硅元件构成的全控桥式整流回路供电，交流主劢磁机输出的200Hz交流电源经旋转整流二极管构成的三相桥式整流回路输出，一路作为励磁电源送人发电机转子绕组，另…路送入机头滑环以引出转子电压。

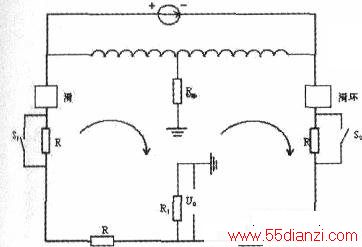

本机组转子一、二点保护采用乒乓开关切换原理构成，通过求解由4个分压电阻R及1个采样电阻R1在乒乓开关切换时所构成的接地回路方程，实时计算出接地电阻Rg和接地位置a(原理图见下图)。在一点出现接地故障后，保护装置继续测量接地电阻和接地位置。此后若再发生另一点接地故障，则已测得的接地位置将发生变化，一旦接地位置a变化量超过整定值，保护装置就确认发生转子两点接地，发电机立即跳闸。采用此种方式构成的转子接地保护，由于旋转整流环正负极间存在一个由4个电阻R构成的采样回路，因此机头滑环将始终有电流流过。

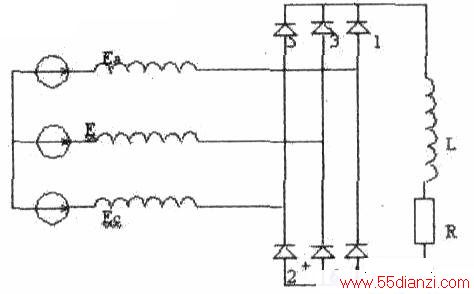

全波整流电路的直流输出波形在三相桥式整流电路中由于各相电路均存在电感（无刷励磁系统中励磁机电枢绕组即是感性负载，原理图见下图）．因此各相支路的二极管在切换过程中由于电感中的磁场能量瞬时转换为电场能量，造成二极管两端的电压瞬时上升，并与直流输出电压相叠加。现以输出电压由线电压Uac切换为Uab为例，首先当输出电压为Uac时，二极管1、2导通。当C相电压低于B相电压时，二极管6将由截止变为导通，二极管2将由导通变为截止。

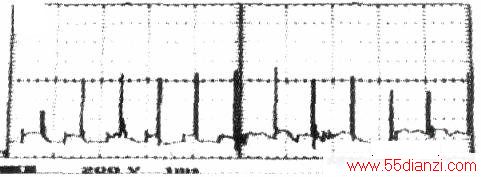

当二极管2变为截止的瞬间，由于励磁机C相绕组中储存的磁场能量将转变为电场能量，因此二极管2两侧将出现瞬时过电压，该电压通过二极管5与整流桥臂输出的直流电压叠加施加在外回路中。由于每个周期中存在6次换流过程，因此一个周期中将出现6个尖端脉冲（下图为使用示波器录取的励磁电压波形）。
由该图中可以看出，尖端脉冲的幅值可达到正常电压的2.5—4.5倍。因此由其产生的回路电流幅值可达到几百毫安。
