步进电机最常采用的两种驱动架构解析

单极性 (unipolar) 和双极性 (bipolar) 是步进电机最常采用的两种驱动架构。

单极性驱动电路使用四颗晶体管来驱动步进电机的两组相位，电机结构则如图1A所示包含两组带有中间抽头的线圈，整个电机共有六条线与外界连接。这类电机有时又称为四相电机，但这种称呼容易令人混淆又不正确，因为它其实只有两个相位，精确的说法应是双相位六线式步进电机。六线式步进电机虽又称为单极性步进电机，实际上却能同时使用单极性或双极性驱动电路。

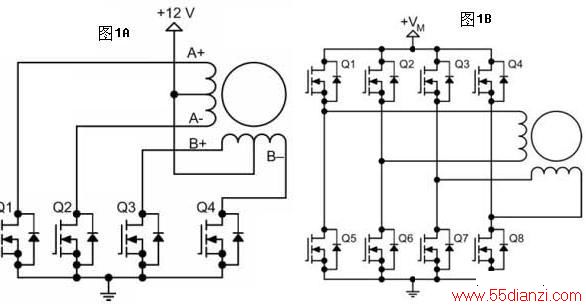

图1 步进电机最常采用的两种驱动架构

双极性步进电机的驱动电路则如图1B所示，它会使用八颗晶体管来驱动两组相位。双极性驱动电路可以同时驱动四线式或六线式步进电机，虽然四线式电机只能使用双极性驱动电路，它却能大幅降低量产型应用的成本。双极性步进电机驱动电路的晶体管数目是单极性驱动电路的两倍，其中四颗下端晶体管通常是由微控制器直接驱动，上端晶体管则需要成本较高的上端驱动电路。双极性驱动电路的晶体管只需承受电机电压，所以它不像单极性驱动电路一样需要箝位电路。
