设交流“吸持（保持）电流”有效值为IXAC，则：
(1)式中Sxac和UAc分别为交流运行时吸持状态下线圈的视在功率（可查表获得）和线圈额定工作电压。
例如CJ10-IO型接触器线圈额定电压为380V的交流，其线圈吸持视在功率为11(VA):
直流吸持电流IXDC也必须为0.029(A)。

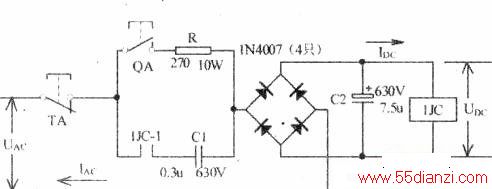

如下图．按下启动按钮QA，UAC经限流电阻R、整流桥给线圈1JC提供直流电流（必须确定R的阻值、额定功率），接触器吸合。
松开QA，电压UAC经IJC-1、C1、整流桥为线圈1JC提供吸持电流。
