1.C1的参数计算
QA松开后.UAC经1CJ-1、C1整流桥、C2滤波后在线圈1JC端产生直流吸持电流IXDC.使接触器吸持。
(3)式中f为电源频率(50Hz),UAC为输入交流电压,UXDC为线圈1JC的直流吸持电压,r为线圈的直流电阻。公式3中电压量纲为伏特,电流量纲为安培.电阻量纲为欧姆,C1量纲为法拉。r可从实物测试得到,也可根据技术资料计算得出【注】。
2.限流电阻R及滤波电容C2参数计算
合理选择R、C2,使启动时线圈端直流电压UDC等于其交流额定电压有效值UAC。

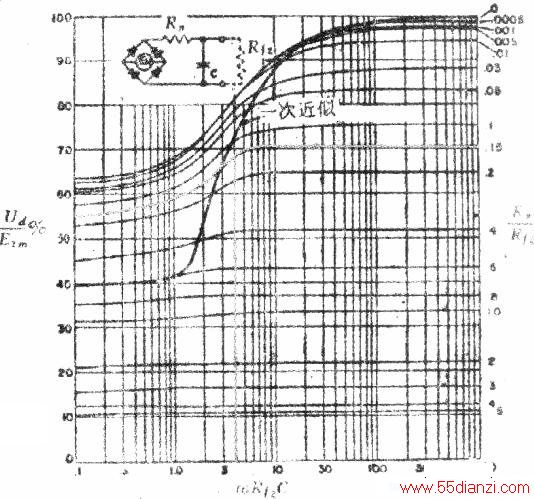

参看下图2E2m为整流电路输入交流电压的峰值,Ud为整流输出电压.C为滤波电容,此处即为滤波电容C2;Rn为交流电源总内阻,此处Rn等于限流电阻R;Rfz为整流电源的负载电阻,此处为线圈的直流电阻r。对于桥式整流、电容滤波,其输出直流电压最高可达输入交流电压的1.41倍,因此必须合理选择Rn、滤波电容C2.使线圈端的直流电压等于输入交流电压有效值(输入正弦电压峰值的1/1.41)。
U。非常接近输入交流电压的有效值 且输出直流电压曲线很平坦。故 限流电阻R的额定功率
