对跨步电压触电的一个模拟实验

　　我们经常看到“高压危险”的标志，高压有什么特殊的危险性，这是不能用人进行实验的。通常高压触电有两类：一类是高压电弧触电，另一类是跨步电压触电。但许多人对此印象不深，尤其是对跨步电压触电深表不解和怀疑。
　　
　　跨步电压触电是指高压输电线落在地面上，在电线断头触地点附近的地面上，不同的两点间存在着电压。当人走近断头的触地点附近时，两脚附近间有跨步电压，这时电流通过人体会造成跨步电压触电。为了给人们以认识，对此进行了如下的模拟实验，取得了较为理想的效果。
　　

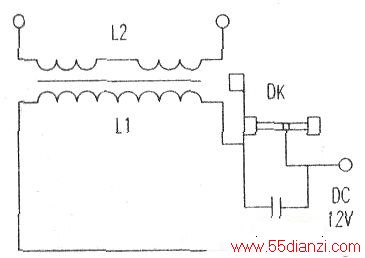

　　本实验用中学物理实验室中的感应线圈产生高压，附图是常用的J1206型感应线圈原理图，这里初级线圈L1经断续器DK与12V直流电源连接，次级线圈L2的两端分别与放电器的两电极连接。电源接通，铁心被磁化，吸引断续器的簧片DK，使L1断路，瞬时无电流通过L1，铁心失磁，DK簧片返回，L1回路再度接通。如此反复动作，L1中就会产生几百伏的自感电动势，于是L2两端即能感生5—6万伏的高压。
　　
　　地面可用多层潮湿的报纸来模拟，用两根两端带鳄鱼夹的导线把感应线圈的两电极连到湿报纸的两端，感应线圈通电工作后，报纸上就能形成高压电场。本实验用市售的芭比娃娃做“模拟人”，这类玩具大多数由半透明的塑料削成，双腿能够移动，也能使腿、身分离。这样使得我们偎容易把测电笔中的氖管放进娃娃的心脏部位，再把两盒属片分别贴在娃娃的脚趾部位，并用穿过两条腿的两根导线把这对金属片与氖管的两端相连，最后把芭比娃娃的腿、身归位，模拟人就做好了。还可以在娃娃的胸前开个孔，用透明胶布封上，这样氖管发光易透出，实验现象会更明显。
　　
　　现在可以让模拟人进入带电区的潮湿报纸上。当她走向地面上的高压断头点——鳄鱼夹时，娃娃的心脏就发出红光以示触电，而当她双脚并拢站立不动或单脚着地时，刚才的现象不再发生，表示她这样做是安全的。
　　
　　只要观察过这个实验，定会对跨步电压触电有一个清晰的认识，一旦遇到上述跨步电压出现，自然就知道如何避免事故的发生和如何逃生了。
