变频器远距离操作运行方式

　　当变频器与操作地点的距离很远时，信号电缆长，由于频率给定信号电路电压低，电流微弱，非常容易受到感应干拢。

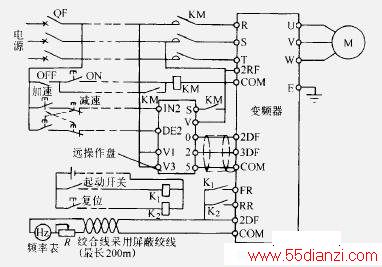

　　此时采用选用件构成回路。使用选用件的电路如上图所示，选用件的内部接线图如下图所示。

　　选用件设置在变频器附近，按钮、起动开关等设置在操作地点，可以进行远距离操作。

　　频率给定由远操纵选用件中的小型电动机M进行，电路电压高不会受到感应干扰。

　　此电路构成中的变频器与操作地点的信号电缆，一部分也可采用滑接线，不会受到接触不良等影响，另外，操作地点有多个，可并联于信号电缆。

　　有多个操作地点时电缆布置如下图所示。

　　注意事项：

　　1）选用件要设置在变频器的附近；

　　2）信号电缆与动力电缆要分开布置；　　

　　3）频率表的电缆使用绞合屏蔽线（注意布置距离）。
