变频器寸动运行电路

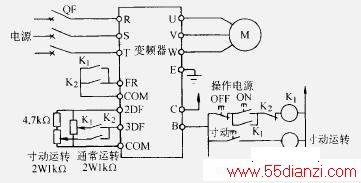

　　电动机进行寸运动转时的电路如下图所示。寸动运转时，另设寸动运转用频率给定器给出低速的频率指令，而不用平常运转时使用的频率给定器。

　　起动、停止控制也是单独设置寸动运转用电路，以此来选择寸动频率给定器，同时给变频器输入起动指令信号。

　　注意事项：

　　1）不要在变频器负载侧另加接触器进行寸动运转；

　　2）带制动器电动机的寸动运转，停止时使用变频器的输出停止端子MRS（或RES,）。
