怎样防止变频器线路传播引起的干扰

　　线路传播常常是比较主要的干扰途径，防止的方法主要有：
　　
　　1．受干扰设备
　　
　　为大容量电子设备在变频器的输入侧接入交流电抗器。
　　
　　2．受干扰设备为小容量电子仪器
　　

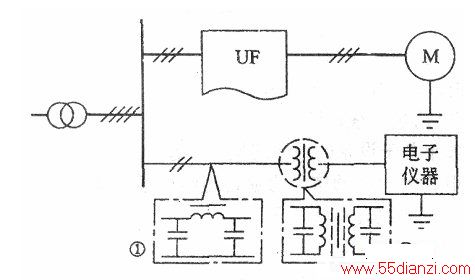

　　(1)加入滤波电路，如上图中之①所示。图中，电容器的容量视干扰程度而定。一般情况下，可选0.47～2μF，耐压应≥1000V。
　　
　　(2)加入隔离变压器如下图中之②所示。这是效果较好的一种解决办法。
　　
　　3．正确接地
　　

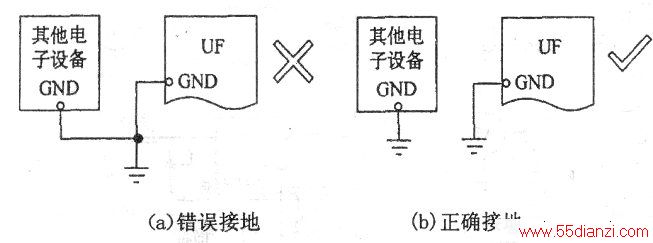

　　如果把各种电子设备的地线连接到一起后再接地，则地线为相互间传播干扰信号提供了路径，如下图(a)所示，这是错误的。
　　
　　正确的接地方法应该是每个设备都单独接地，如下图(b)所示。
