电磁调速异步电动机的结构

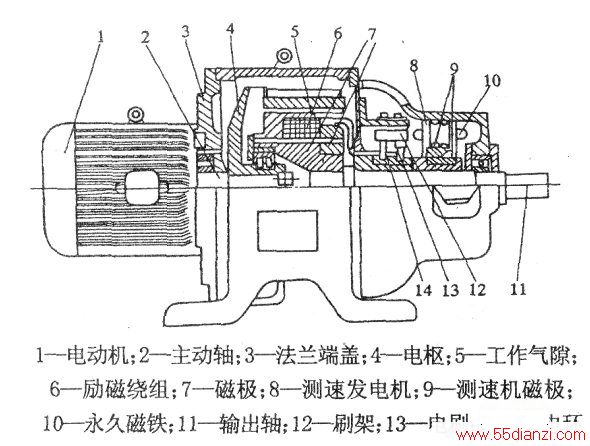

　　电磁调速异步电动机又叫“滑差电动机”，是一种交流无级调速电动机，可进行较广范围的平滑调速（调速比一般为10：1）。它由三相笼型异步电动机、电磁转差离合器和测速发电机组成，如下图所示。

　　

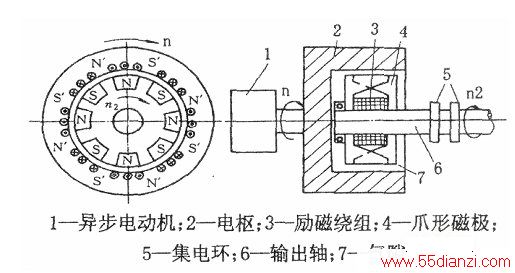

　　三相笼型异步电动机为原动机，测速发电机安装在电磁调速电机的输出轴上，用来控制和指示电机的转速；电磁转差离合器是电磁调速的关键部件，电机的平滑调速就是通过它的作用来实现的。其结构主要由电枢和磁极组成，如下图所示。电枢和磁极没有机械联系。
　　
　　(1)电枢。形状是圆筒形，通常由铸钢加工而成。它是直接固定在异步电动机的轴伸上，随异步电动机旋转，属主动部分。
　　
　　(2)磁极。形状为爪形，有励磁绕组，固定在输出轴上，属从动部分。
