在电工技术中，不仅要讨论电路问题，还要讨论磁路问题。因为很多电工设备与磁路都有关系，如电力系统中广泛应用的变压器、电动机、发电机、电磁铁及电工测量仪表等。
为了更好的学习变压器、电机、电器的工作特性及应用，首先要理解有关磁路的问题。磁路问题与磁场有关，与磁介质有关，而且磁场往往还与电流相关联，因此本节先从磁路、磁场及其基本物理量进行讲述。
1．铁芯线圈、磁路工程应用
实际中，大量的电气设备都含有线圈和铁芯。当绕在铁芯上的线圈通电后，铁芯就会被磁化而形成铁芯磁路，磁路又会影响线圈的电路。因此，电工技术不仅有电路问题，同时也有磁路问题。
常用电气设备铁芯如图所示，虚线方框表示磁路中的工作主磁通的路径；虚线半圆表示通过空气闭合的极少部分漏磁通。
(1)磁路的基本物理量线圈通电后使铁芯磁化，形成铁芯磁路，如图所示。
1)磁通通过磁路横截面的磁力线总量称为磁通，用“中”来表示，单位是韦伯(Wb)。
均匀磁场中，磁通中等于磁感应强度B与垂直于磁场方向的面积s的乘积，即φ=BS。
磁通是标量，其大小反映了与磁场相垂直的某个截面上的磁场强弱情况。磁通在国际单位制中还有较小的单位称为麦克斯韦(Mx)，韦伯和麦克斯韦之间的换算关
2)磁感应强度
磁感应强度是表征磁场中某点强弱和方向的物理量，用大写字母“B”表示。B是矢量，B的方向就是置于磁场中该点小磁针N极的指向。在匀强磁场中，B的大小可用载流导体在磁场中所受到的电磁力来定义，
上式中，电磁力F的单位是牛顿(N)、电流的单位是安培(A)、导体的有效长度(与磁场方向相垂直方向的长度投影)单位是米(m)时，磁感应强度B的单位是特斯拉(T)。
由φ=BS可知，匀强磁场中某截面S上B值越大，穿过该截面上的磁力线总量越多。因此，磁感应强度也常称为磁通密度。磁感应强度在国际单位制中还有较小的单位——高斯(Gs)，特斯拉和高斯之间的换算关系为：
3)磁导率μ
磁导率是反映自然界物质导磁能力的物理量，用希腊字母“μ”表示。
由于物质的种类很多，且导磁能力也各不相同，为了有效地区别它们各自的导磁能力，我们引入一个参照标准——真空的磁导率μ0：
自然界中各种物质的磁导率均与真空的磁导率相比，可得到不同的比值，我们把这个比值称为相对磁导率，用“μr”表示，即：
显然，相对磁导率无量纲，其值越大，表明该类物质的导磁性能越好；反之，导磁性能越差。
根据相对磁导率μr值的不同，自然界的物质大致可分为两大类，1．非磁性物质，如空气、塑料、铜、铝，、橡胶等。这些物质的导磁能力很差，磁导率均与真空的磁导率非常接近，它们的相对磁导率均约等于1。非磁性物质的磁导率可认为是常量。刍铁磁性物质，如铁、镍、钴、钢及其合金等。这些物质的导磁能力非常强，其磁导率一般为真空的几百、几千乃至几万、几十万倍。如铸铁，其相对磁导率μr≈200～400；铸钢的相对磁导率μr≈500～2200；硅钢的μr≈7000～10000；坡莫合金的μr≈20000～200000。显然，铁磁物质的磁导率不是常量，而是随外部条件变化。铁磁性物质的相对磁导率远大于1。
4)磁场强度
磁场强度也是表征磁场中某点强弱和方向的物理量，用大写字母“H”表示。‘H也是矢量，H的方向也是置于磁场中该点小磁针N极的指向。
磁感应强度是描述磁路介质的磁场某点强弱和方向的物理量，与介质的导磁率有关；磁场强度是描述电流的磁场强弱和方向的物理量，与介质的导磁率无关。它们之间的联系为：
磁场强度H的单位有安每米和安每厘米，二者之间的换算关系为：1A／m=10-2／cm。
(2)磁路欧姆定律
交流铁芯线圈磁路通常由硅钢片叠压制成，导磁率很高。当套在铁芯上的线圈通电后，铁芯迅速被磁化，成为一个人为集中的强磁场，如图所示。
电流通过N匝线圈所形成的磁动势用(FM=IN)表示，磁路对磁通所呈现的阻碍作用用磁阻Rm表示，磁动势、磁通和磁阻三者之间的关系可表述为：
由于磁路欧姆定律中的磁阻R。与磁导率μ有关，即对铁芯磁路来讲，Rm是一个变量，且计算也很复杂，因此该定律没有电路欧姆定律应用得那么广泛，通常只用来定性分析磁路的情况。
(3)铁磁物质的磁性能
1)高导磁性

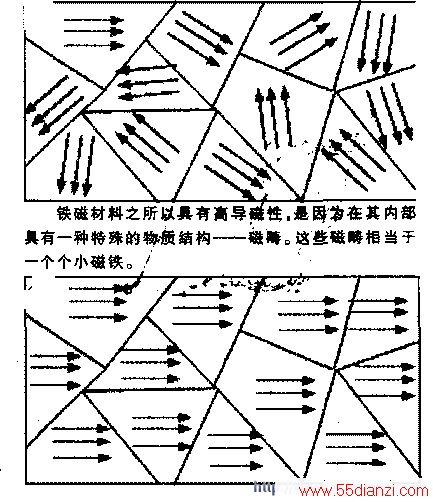

铁磁材料内部往往相邻的几百个分子电流流向一致，这些分子电流产生的磁场叠加起来，就形成了一个个天然的小磁性区域——磁畴。显然，磁畴是由分子电流产生的，且不同铁磁物质内部磁畴的数量不同。
通常情况下，铁磁材料内部的磁畴排列杂乱无章，其磁性相互抵消，因此对外不显示磁性，如图所示。
有外磁场作用时，磁畴在外界磁场的作用下，均发生归顺性转向，使得铁磁材料内部形成一个很强的附加磁场，如图所示。
2)铁磁材料的磁饱和性、磁滞性和剩磁性
铁磁材料反复磁化一周所构成的曲线称为磁滞回线，如图所示。
在磁滞回线中，当H为零时，B并不为零，这一现象说明铁磁材料具有剩磁性。
在磁滞回线中，B的变化总是落后于H的变化，这说明铁磁材料具有磁滞性。
起始磁化曲线的ab段反映了铁磁材料的高导磁性；c点以后说明铁磁材料具有磁饱和性。
(4)铁磁材料的分类和用途
铁磁材料根据工程上用途的不同可以分为以下三大类：
软磁材料，具有磁导率很高、易磁化、易去磁的显着特点，其磁滞回线如上图所示。
该类材料适用于制作各种电机、电器的铁芯。
硬磁材料，磁导率不太高，但一经磁化能保留很大剩磁，且不易去磁，其磁滞回线如中图所示。该类材料适用于制作各种永久磁体。
