放大电路是电子技术中应用十分广泛的一种单元电路。

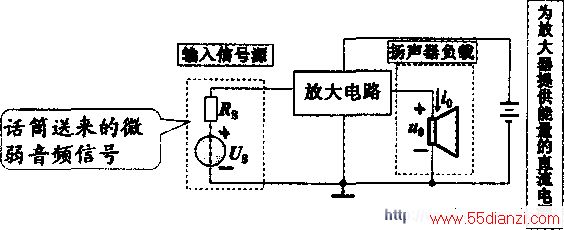

所谓“放大”，是指将一个微弱的电信号，通过某种装置，得到一个波形与该微弱信号相同、但幅值却大很多的信号。这个装置就是晶体管放大电路。“放大”作用的实质是电路对电流、电压或能量的控制作用。扩音器中的放大电路如图所示。

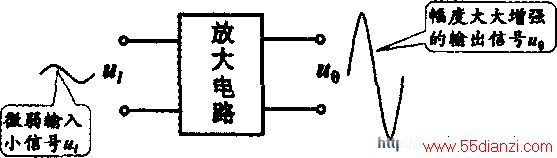

放大电路实质是把直流电源UCC的能量转移给输出信号。输入信号的作用则是控制这种转移，使放大电路输出信号的变化重复或反映输入信号的变化，如图所示。
大电路若要实现对输入小信号的放大作用，必须首先保证晶体管工作在放大区。
晶体管工作在放大区的外部偏置条件是：发射结正向偏置、集电结反向偏置。此条件是通过外接直流电源，并配以合适的偏置电路来实现的。
1．三种基本组态的晶体管放大电路

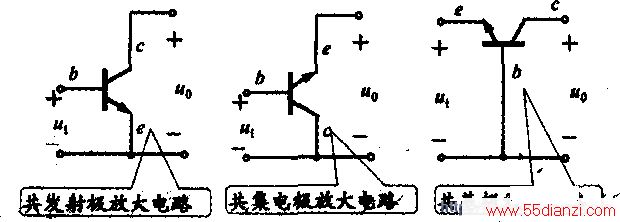

晶体管放大电路一般有三种组态，如图所示。
无论放大电路的组态如何，其目的都是让输入的微弱小信号通过放大电路后，输出时其信号幅度显着增强。
需说明的是：幅度得到增强的输出信号，其能量并非来自于晶体管，而是由放大电路中的直流电源提供的。晶体管只是实现了对能量的控制，使之转换成信号能量，并传递给负载。
2．放大电路的组成原则
放大电路的作用是实现对微弱小信号的幅度放大，单凭晶体管的电流放大作用显然无法完成。必须在放大电路中设置直流电源，保证晶体管工作在线性放大区。因此，放大电路的组成原则为：
(1)核心元件晶体管必须发射结正偏，集电结反偏；
(2)输人回路的设置应使输入信号耦合到晶体管输入电路，以保证晶体管的以小控大作用；
(3)输出回路的设置应保证晶体管放大盾的电流信号能够转换成负载需要的电压形式；
(4)不允许信号放大后出现失真。
3共射放大电路的组成及各极分作用

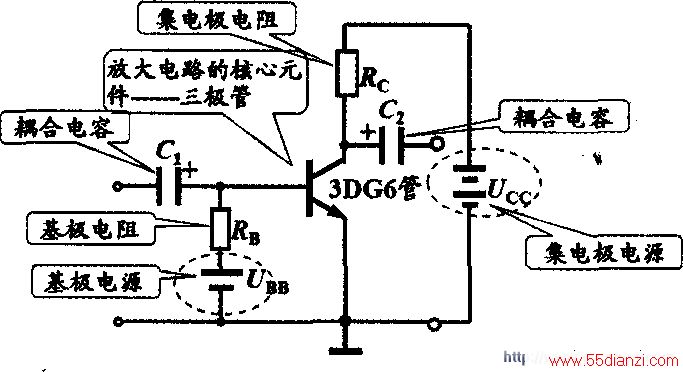

共发射极放大电路是电子技术中应用最为广泛的放大电路形式，其基本原理电路，如图所示。
图中所示为双电源组成的共发射极基本放大电路。

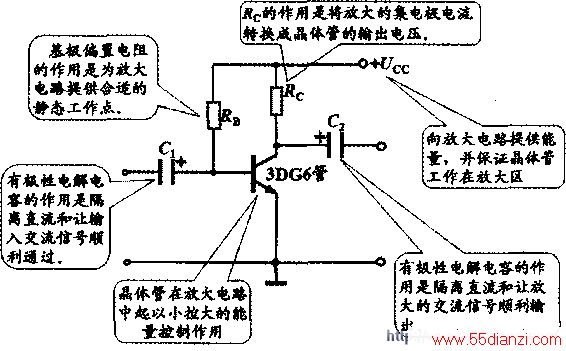

实际应用中，共射放大电路通常采用单电源供电，各部分的作用如图所示。
4．共射放大电路的工作原理

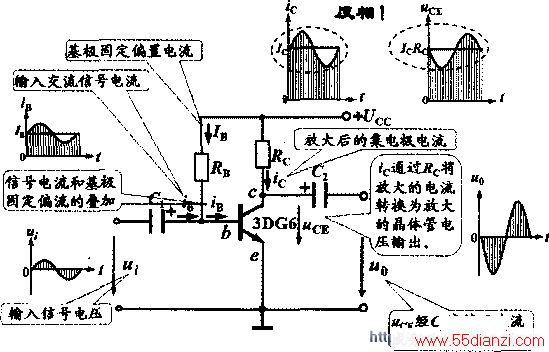

共射放大电路中的电压、电流都是交直流共存的，如图所示，直流分量及其注脚均采用大写英文字母；交流分量及其注脚均采用小写英文字母；叠加后的总量用英文小写字母，但其注脚采用大写英文字母，例如：基极电流的直流分量用Ib表示；交流分量用ib表示；总量用iB表示。
需放大的信号电压Ui通过Cz转换为放大电路的输入电流，与基极偏流叠加后加到晶体管的基极，基极电流iB的变化通过晶体管的以小控大作用引起集电极电流IC变化；ic通过Rc使电流的变化转换为电压的变化，即：Ucr=UCC-icRco由上式可看出：当i。增大时,Uce就减小，所以Uce的变化正好与ic相反，这就是反相的原因。Uce经过C2滤掉了直流成分，耦合到输出端的交流成分即为输出电压U0。
若电路参数选取适当，U0的幅度将比U1幅度大很多，即输入魄微弱小信号U1被放大了，这就是放大电路的工作原理。
