各种型号的变频器郡有频率检测功能。正确使用这些功能，可使变频器的控制更加灵活方便。
一、频率检测功能简介
变频器的检测频率有两种类型，一种是检测由给定信号设定的输出频率，当输出频率达到设定频率值时。由相应输出端给出一个动作信号。这种检测无须专用的参数码去设定检测频率，当运行频率由某参数码设定后，自动成为这种检测的阈值。另一种是检测任意设定的频率，由于该检测值可任意设定，所以有的变频器参数表中给出两个频率检测点（检测频率1和检测频率2）。当输出频率达到或超过检测频率时，也由相应输出端给出一个动作信号。这里所说的动作信号，一般由变频器的集电极开路输出端子给出。这种端子的电气参数典型值：电压为24V，电流为50mA。内部结构及外部应用电路示例见图1和图2。

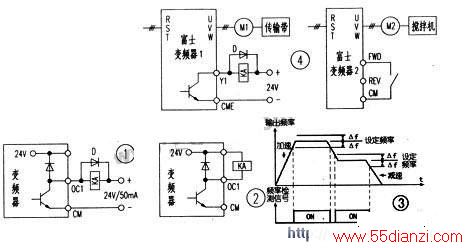

图l使用外部直流电源驱动继电器，继电器线圈两端须连接续流二极管D；图2使用变频器内部电源驱动继电器，由于内部已有二极管，外部无须再用。变频器内部电源容量有限，当使用该类端子不止一个时，最好选用外部电源。变频器一般有多个集电极开路输出端子，分别标记为OC1、OC2等，而有的变频器则标记为Y1、Y2等。
变频器在进行频率检测时，通常设定一个正负双向检测范围或单向检测滞后值，输出频率在该范围内小幅度变化时，相应端子输出的信号稳定不变，如图3所示。图中频率检测信号为“ON”状态时，相当于图1和图2中的OC1端为低电平。继电器得电吸合。应注意，各种变频器的类似名称参数码，其实际控制功能可能不同，或有一定差异，具体应用时应以变频器说明书的介绍为准。
二、频率检测的功能参数

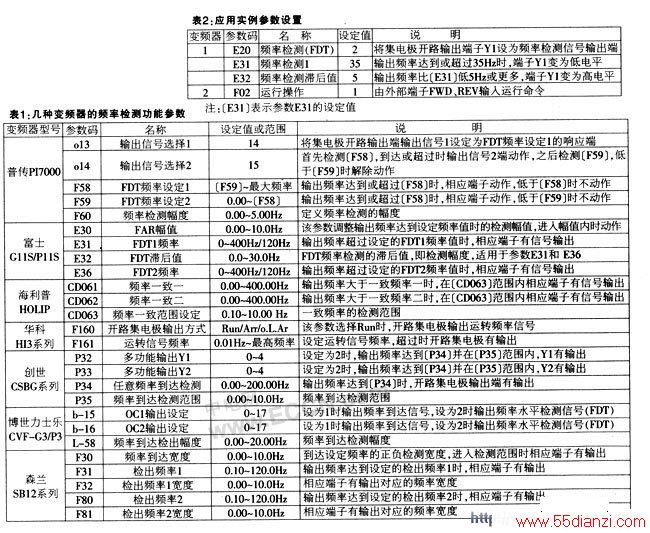

实现变频器的频率检测，必须对相关功能参数进行设置。各种品牌、型号变频器提供的参数码不尽相同。功能说明也各有差异，但其基本功能是类似的。表1列出了几种变频器的频率检测功能参数及说明供参考。
三、频率检测的应用实例
搅拌机与传输带间联动，要求传输带工作频率大于35HzS时。搅拌机才能启动，如传输带工作频率小于30Hz，搅拌机必须停机。
选用富士G11S变频器。应用电路见图4。图中KA是中间继电器，它的常开触点闭合时变频器2开机正转运行，断开时停止。根据控制要求，控制要求相关的参数设置见表2。
由表2可见。变频器l将集电极开路输出端子Y1设为频率检测信号输出端，当输出频率达到或超过参数E31设定的351Hz时，端子Y1变为低电平，继电器KA线圈得电吸合，其常开触点闭合，变频器2的FWD与CM端接通从而开始运行。变频器1的输出频率如果下降到35－5=30Hz时。端子Y1变为高电平，继电器KA释放，变频器2停止运行。
这种效果已经满足了应用实例的控制要求。
