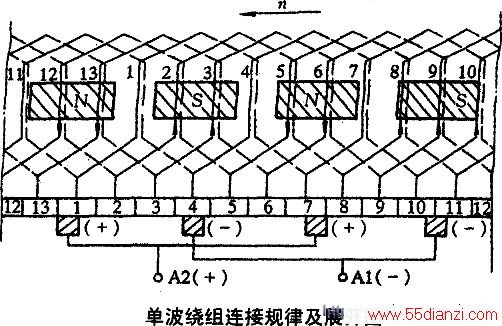

单波绕组的特点是：一个线圈的两个边相距约等于一个极距，两端分别接到相距约两个极距的换向片上，串联的线圈较多，并联的支路对数等于1.单波绕组的连接规律及展开图如图所示。
单波绕组的连接规律是l号线圈的两个边分别放在1号槽的上层和4号槽的下层，1号槽与4号槽相距约一个极距，1号线圈的首尾端分别接在相距约两个极距的1号换向片和7号换向片上；接着2号线圈的两个边分别放在7号槽的上层和10号槽的下层，首尾端分别接到7号换向片和13号换向片上。l号和2号两个线圈串联，正好绕电枢一周。接着绕下去，最后形成一个闭合回路。
