电动机的复波绕组

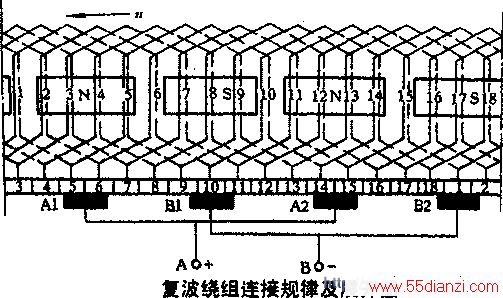

　　复波绕组用得最多的是双波绕组，它和单波绕组的不同点是：绕组从1号换向片出发，依次串联p个（p是极对数）线圈绕电枢一周后，不是像单波绕组回到与1号换向片相邻的换向片上，而是回到与1号换向片相距两片的换向片上，并联的支路对数等于2.当双波绕组的换向片数与线圈首尾端所接换向片的距离（叫换向节距）互为质数时，则接成单闭路双波绕组，否则便会接成双闭路双波绕组，如图所示。通过电刷将闭合回路并联。
