使用R&S UPP音频分析仪进行HDMI测试

    案例：电视接收器测试

    HDMI接收器测试的典型例子是通过电视机自有的HDMI接口对电视机进行鉴定。音频分析仪生成HDMI格式的测试信号，并发送测试信号到被测设备。对于8通道HDMI，这意味着8路并行的音频信号。

    听音测试通常足以验证通道分配是否正确。在更精确的测试中，电视音频信号或者采用模拟格式经扬声器输出或耳机输出返回给测试仪器并交由仪器分析，或者采用数字格式经S/P DIF电缆返回给测试仪器并交由仪器分析。

    通过分析E-EDID数据内容，可验证被测设备对传送的音频和视频InfoFrames数据内容的响应。对于视频质量视觉分析，测试仪检验显示的图像数据是否无错误。

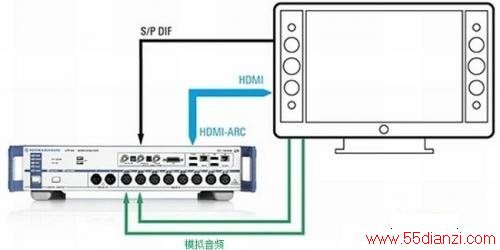

    图5：电视监视器的HDMI接收器测试。

    案例：A/V接收机测试

    因为A/V接收机既有HDMI输入又有HDMI输出，需要在两个方向上对所有A/V输入和输出进行测试。音频分析仪生成完整的HDMI测试信号，包括音频、视频和数据内容。当在HDMI上输入此测试信号时，音频信号在A/V接收机中处理，接着被发送到各个输出。然后可以在扬声器输出、耳机输出或前置放大器输出中以模拟格式测量这些音频信号。为了测试数字输出，分析仪必须提供与A/V接收机相同的接口。除了S/P DIF接口外，这些接口是用于同轴电缆的RCA端口，和/或用于光纤电缆的TOSLINK连接器。测试仪器可以比较输入信号与先前生成的HDMI信号差别。

    如果分析仪以相反方向输入音频/视频测试信号到被测设备，例如通过S/P DIF接口，分析仪可以通过模拟输出或通过HDMI接口，接收和测试相关输出信号。

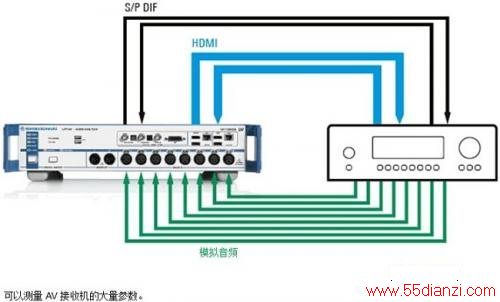

    图6：A/V接收机的HDMI端到端测试。

    采用数据压缩，如使用Dolby Digital方法或Dolby Digital Plus方法，尤其是在消费类电子产品中已经广泛使用。为了测试A/V接收机是否正确解压缩数据，分析仪必须能够生成该类数据。

    为确保A/V接收机按照HDMI规范工作，也可以测试当HDMI InfoFrames不正确或不匹配时，A/V接收机如何响应。出于这个原因，HDMI测试数据必须可编辑。

    有了正确的音频分析仪，用户常常不需要额外的测试/测量设备，如HDMI协议测试仪,所有重要测试便可在一台仪器上完成。这样一来，占用的空间和成本都可以显著减少。
