自制编程器

　　所谓自制编程器，是指使用专用的存储器编程软件配合计算机并口（打印机接口）和一个简单的接口电路来实现对液晶显示器常用存储器（如24系列）进行编程（资料复制）。其基本原理是利用专门设计的存储器编程软件，对计算机并口中的两个（或三个）数据输入/输出端口进行重新定义，使其符合I2C总线通信规则或其他类型存储器接口规则。另外，将计算机的其他几个资料输出端口并联起来作为存储器的电源为待编程的存储器供电，这样可省去存储器接口电路中的外接电源。在计算机上运行存储器编程软件，就可实现对存储器数据的读/写操作和资料复制。
　　

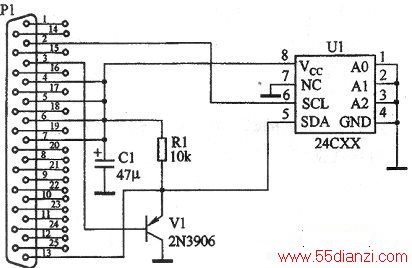

　　使用计算机并口读/写24系列存储器的接口电路如下图所示。这个电路非常简单，只需要三个外接元器件C1、R1、V1和一个存储器插座U1。图中的P1为计算机并口，可通过打印机电缆与存储器渎/写接口电路连接。接口电路中的存储器插座最好选用带锁紧装置的那种，可避免插入存储器时存储器引脚与插座之间接触不良。整个接口电路可以制作在一小块电路板上，也可以直接制作在一个打印机电缆插头上，使用时直接插在打印机电缆的另一端即可。

　　
　　使用计算机并口对24系列存储器进行编程的常用软件是24CXX．exe，这个软件可从网上下载。
　　
　　24CXX.exe软件支持ATMEL公司24CO1A/02/04/08/16/32/64/128/256存储器以及与ATMEL产品兼容的24系列接口存储器的编程（读/写）。这款软件的功能虽然比通用型编程器的功能差很多，但也包含了通用编程器中的一些基本功能。例如，读取存储器中的数据，并可将读取的数据保存在计算机中；读取存储器中的数据（或计算机中保存的资料数据），并将其写入空白（或备件存储器）中等。
　　

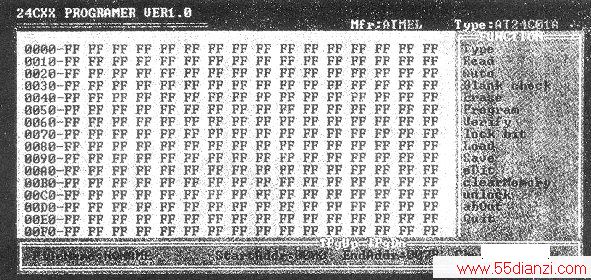

　　24CXX．exe是工作在DOS环境下的程序，安装后直接运行即可。运行24CXX．exe显示的操作界面如下图所示。

　　
　　左上角显示软件的名称及版本号：24CXXPROGRAMERVERl.0；右上角显示编程存储器的制造商及型号：Mfr:ATMEL(制造商：ATMEL)Type：AT24CO1A（型号：AT24COIA，此型号为运行24CXX.exe后的默认设置，可以根据需要选择）。
　　
　　操作界面中间大范围的部分是存储器存储数据的列表CODELIST（数据编辑缓冲区），左侧为存储器地址，中间为存储的数据值。操作时，此部分可以显示存储器中的内容（如果需要，可对数据进行修改和编辑）。
　　
　　操作界面的中间靠右侧是弹出式功能菜单条，可用键盘的上、下箭头选取菜单，再按“回车”键执行（或用鼠标单击），也可以按加亮的大写字母所代表的键进行相应的操作。
　　
　　操作界面左下部FUeNarne后面显示的是从计算机内调出的存储器数据文件的文件名。
　　
　　操作界面中下部StartAddr后面表示的是存储器存储空间的起始地址；EndAddr后面表示的是存储器存储空间的结束地址。操作界面右下部CheckSum后面显示的是缓冲区代码的校验和。
