DM-2001计数器的功能与使用

　　DM-2001是采用89C2051控制的智能化计数器。该计数器采用四位高亮度红色数码管显示，九针插头与外部联系，按键位置可自由设置，5V直流电源供电。整个装置安装在一个标准的四位LED数字仪表面板框中，可以很方便地嵌入到各种系统中。
　　
　　一、功能
　　
　　DM-2001型计数器可对外部输入的脉冲下降沿进行加计数、减计数，加减混合计数。可以设定计数的初值、终值、系数、计数方式和计数循环方式。计数到设定值，输出端输出高电平，可直接驱动继电器。该计数器具有功能强、显示直观、操作简单、使用方便、工作可靠等特点，可广泛用于绕线机、拉丝机、各类生产线等需要计数的场合。
　　
　　二、使用方法
　　
　　连接好外部输入线，接通电源，仪器进入计数状态。上电时默认值为：
　　
　　从O（初值）开始计数，最大值为9999（终值），每检测到一个脉冲计数器加／减1（系数），INA、INB可以单独使用（计数方式O），允许循环计数（循环方式）计数到9999时输出端输出高电平，计数从O开始。
　　
　　其中计数方式0是指两个输入端INA和INB可以单独使用，此时INA有脉冲输入时，计数器加1，INB有脉冲输入时，计数器减1。计数方式1是指加减混合计数。即INA先有计数脉冲，INB后有，则计数器加1,反之则减1。计数方式1可用于按运行方向作加减计数的场合。‘方式0和1可以通过按键预先设置。
　　
　　循环方式1是指每次循环计数自动从初值开始计数，循环方式0是指只有在按下复位键以后才能重新再计数。
　　
　　有时，INA或INB端有一个脉冲时需要乘以一个系数，比如方便面生产线，每一箱给一个脉冲，而一箱有20包，如果要显示包数，可以输入系数20，以后每当有一个计数脉冲时，计数器加20(或减20)。
　　
　　如果默认值不符合要求可按键进入调整状态进行调整：计数器有三个按键，分别为方式键、选择键和调整键。按下方式键可依次显示初值、终值、系数、计数方式和计数循环方式，选择键和调整键配合起来用可以调整或改变初值、终值、系数、计数方式和计数循环方式。
　　
　　在计数状态按选择键（即复位键）可使计数器清零，从初值计数，计数到设定值（初值或终值）OUT端输出高电平。若计数循环方式为1，则允许循环计数，若为O，即使输入端有计数脉冲，也不再计数。此时按下调整键，可使OUT端输出低电平，将输出复位。
　　
　　输入方式：根据不同的使用场合可以选用不同的光电开关。近距离检测，并有良好的反射面可采用反射型光电开关；远距离检测，可采用对射型光电开关；干扰比较严重的地方，可采用红外型光电开关；需要直接观察的地方，可采用红色可见光型光电开关。光电开关发出的脉冲信号作为计数器的输入信号，脉冲下降沿有效。
　　
　　关断电源时持续按下方式键5秒钟，电路进入休眠保持记忆状态，此时LED不显示，由后备电源供电。再次按下方式键5秒钟回到正常工作状态。
　　
　　三、工作原理
　　

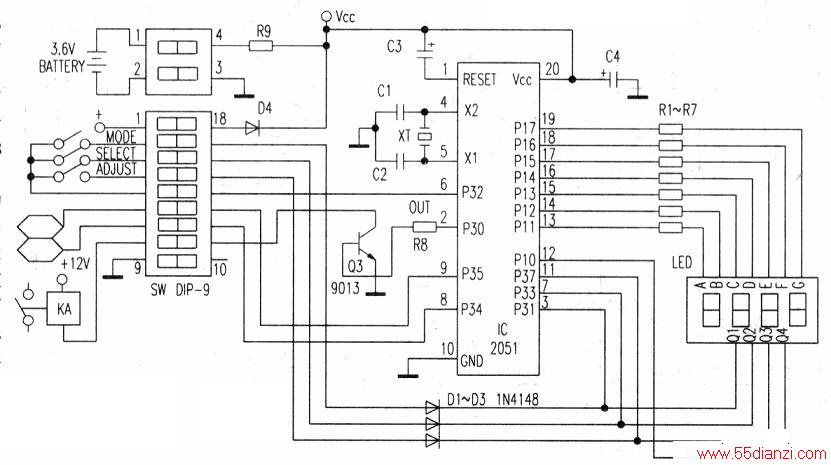

　　本仪器电路如下图所示。

　　
　　图中三个1N4148起隔离作用，防止多键同时按下时，位选端短路，不可省略。
　　

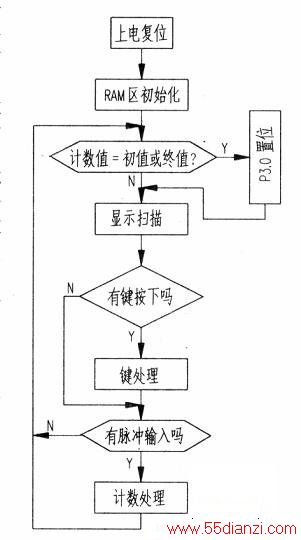

　　程序框图如下图。

　　
　　为了防止有脉冲输入时漏计数或多计数，在计数处理程序中，加了数字滤波器，以提高抗干扰能力。仪器用3.58MHz晶振时，每秒计数最高频率为300次。
