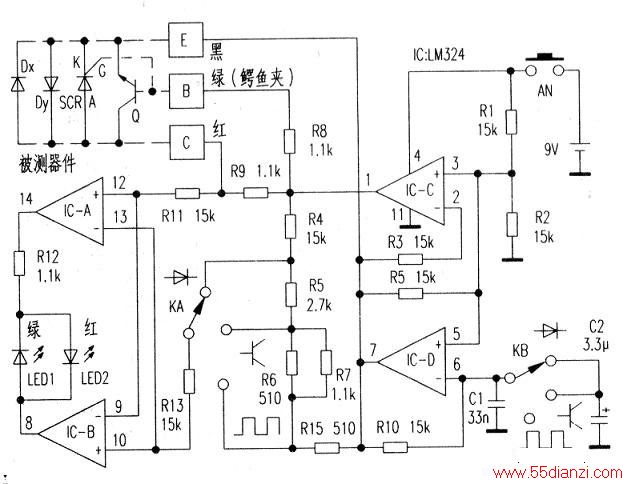

本仪器电路如下图所示，图中的KA、KB为双联三位拨动开关，三个挡位分别为二极管挡、三极管挡、方波挡。输出引线黑、绿、红分别对应E、B、C三电极。

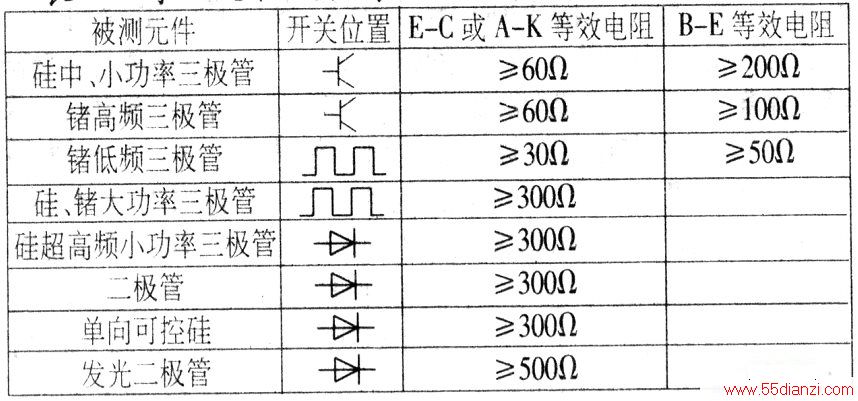

该仪器电源为9V层叠电池，测量时如发光二极管明显变暗应及时更换电池，以免引起误判。测试时先要对被测元件两端并联的等效电阻有所了解，如等效电阻不符合下表规定的条件，应先断开被测管的一个极再测量。
仪器中所用IC为LM324，IC-A、IC-B接成电压比较器，IC-D接成方波振荡器。当测量选择开关K(含KA和KB)打在方波挡时，振荡电容为C1，振荡频率为1kHz;在另外两挡时，振荡电容为CI+C2，振荡频率为IOHz。振荡信号经IC-C整形后输往测试电路。
二极管的检测
K置“二极管”挡位，用红、黑笔分别触及二极管两端，，此时IC-D的振荡频率为10Hz。假设二极管接入图中的DX位置，设某一时刻⑦脚为高电平，则①脚为低电平，DX不导通，12及⑨脚为低电平，13及⑩脚电位由①、⑦脚间的电阻R4、R5、R6、R7、R15分压后高于12及⑨脚电位，因而⑩脚为低电平，⑧脚为高电平，LED1（绿）亮。当⑦脚为低电平时，①脚则为高电平，DX导通，使12、⑨脚仍为低电平，13、⑩脚由①、⑦脚间电阻分压后高于12、⑨脚电位，故14脚为低电平，⑧脚仍为高电平，LED1（绿）亮。这种情况表现为LED1（绿）恒亮。由此也说明红笔接的DX的正极，黑笔接的是负极，DX良好。如接法如图中DY所示，用同样的原理分析，可知这时LED2（红）恒亮，且红笔接的是Dy的负极，黑笔接的是Dy的正极。Dy良，好。
如Dx或Dy短路，则当⑦脚为高电平，①脚为低电平时，12、⑨脚也为高电平。
13、⑩脚电位低于12、⑨脚电位，LED2（红）亮。
当⑦脚为低电平而①脚为高电平时，12、⑨脚因Dx或Dy短路被钳位于0电平，13、⑩脚电位高于12、⑨脚，LED1（绿）亮。这样，在一个测量周期内红、绿LED各亮半个周期，表现为红、绿LED闪亮。当Dx或Dy开路时，同样可以分析红绿LED也是闪亮。
当测量发光二极管时，原理同上，这时被测发光二极管本身也会亮，但亮度较低。
三极管的检测
选择开关K置“晶体管”位置，现以NPN硅小功率三极管为例来说明。用鳄鱼夹夹住三极管的基极，红笔触c极，黑表触e极，如⑦高①低时，则被测管截止。因①脚为低电平，故12、⑨脚电位低于13、⑩脚电位，LED1（绿）亮；当⑦低①高时，被测管导通，由于⑧、⑨脚通过Rll接至e极，因而为低电位，而13、⑩脚电压即为R6、R15上电压之和，其电位高于12、⑨脚电位，LED1（绿）仍亮。因此，若所测NPN管良好，则LED1（绿）恒亮，据此可以判别被测管的好坏。
同理，如被测PNP管是好的，则LED2(红)恒亮。如果被测三极管存在极间短路或开路，经分析得知均会使红、绿LED闪亮。
单向可控硅的检测
选择开关置于“_二极管”挡。将红笔接A、黑笔接K，G极悬空，则可控硅截止，这时情况类同上述被测二极管开路的情形。红绿LED均闪亮。接着将G极用鳄鱼夹夹住，如果可控硅良好，则情况与上述测NPN三极管类似，LED1（绿）恒亮。如存在极间断路或短路，也表现为两灯闪亮。

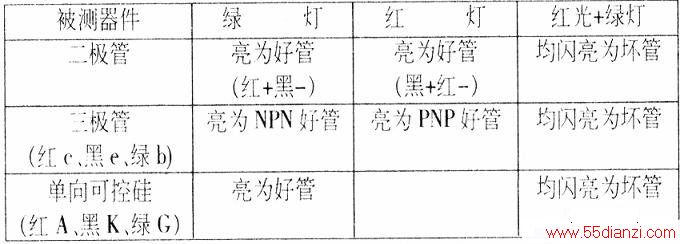

以上测试判别情况总结见下表。
本仪器使用时有时会失灵，即在测试时红绿LED均闪亮，这种情况在测发光二极管时更容易发生，原因是发光二极管的正向压降在1.5V以上，远大于二极管的正向压降0.7V，而二者又用同一挡位。遇此情况，将R6去掉或许能正常。测三极管时如红绿LED均亮，在R9上并联一个1.1kΩ电阻，也能正常。以上改动可能会影响表1中的等效电阻的数值，需注意。
锗低频三极管及硅、锗大功率三极管的测试需在方波挡而不是三极管挡，由于此时测试脉冲频率较高，故在线测量时应注意被测元件引脚之间无大值的电容存在。
