本文介绍一种高效多功能电烙铁，它用专用集成电路作为控制电路，能使电烙铁功率在O～50W之间连续可调，而且还具有多种检测功能。本电烙铁集检测与焊接两种功能于一体，具有高效、节能、延长寿命等特点。
工作原理

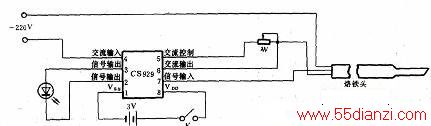

该烙铁的控制电路如上图所示。图中IC(CS929)是专为这种烙铁开发的集成电路块，它内含功率控制t信号检测等电路。图中也给出该集成块各端脚的名称。交流220V电源的一端经lC的④脚输入到集成电路内部的功率控制电路，然后经⑤脚及外接电位器W的送至电烙铁，改变W阻值即可改变输出功率的大小。IC的⑦脚为检测信号的输入端，当接通直流电源3V的开关K后，由⑦脚输入的检测信号经内部电路放大,然后由②、⑧脚输出，根据输出信号是否能推动发光二极管发光，可以对电路中的电容、电阻、二极管、三极管的好坏以及电路线路的通断等作出判断。
结构与使用说明
该电烙铁的结构外形如上图所示。除了图2中电烙铁外部标注的元器件外，其内部还装有一只存放两只1.5V的钮扣电池盒，紧贴着直滑电位器的下部固定着专用集成电路CS929。
该电烙铁插上220V交流电源，作焊接用时，为了快速升温，可将滑杆电位器推到SOW刻度处，待能熔化焊锡时，再根据自己的需要调到适当的功率刻度值。当暂停操作时，可将滑杆电位器调至0刻度，这样不但省电，延长烙铁寿命，还可防止烙铁头氧化层的生成。
当该烙铁作检测用时，可将滑杆电位器调至O刻度，然后用大拇指按住顶端的按钮，即将直流电源开关K接通，就可开始作各种检测了。当烙铁头靠近电线时，发光二极管亮则表示该电线为火线，反之为零线。检测导线通断时，可用手持导线一端，另一端碰烙铁头，发光管亮则表明该导线通，反之导线为断。检测lμF以下的电容时，手持电容器的一脚，另一脚碰烙铁头，发光二极管亮一会就灭，表示电容器充电正常，还可根据发光二极管亮的时间长短来区分电容量的大小。检测二极管时，手持二极管的一端，另一端碰电烙铁，然后调换二极管的两端测试，发光二极管发亮时，手持二极管的～端为正。因为三极管是由二个PN结组成，所以同样也可检测三极管的好坏。
