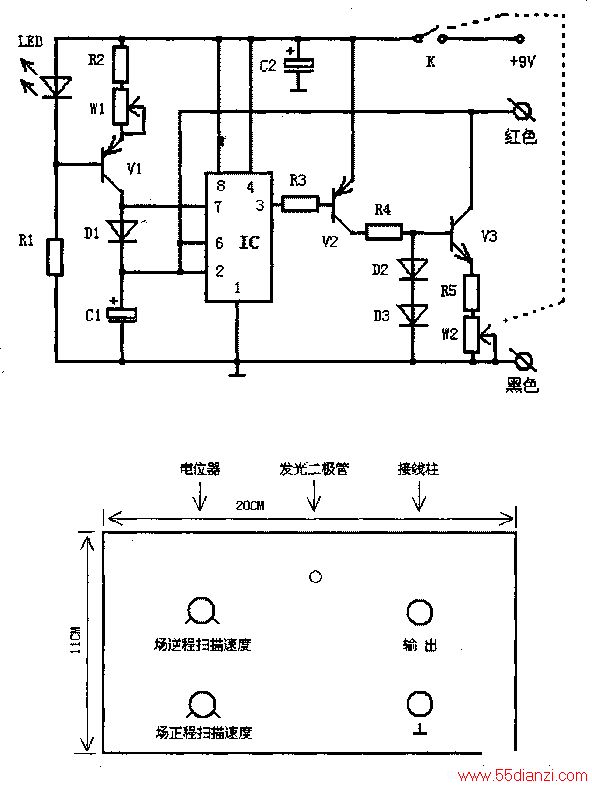

电视扫描演示器电路原理见上图所示,面板示意图如下图所示。
该电路的的核心部件是采用一块555时基集成电路和少量外围元件构成锯齿波振荡器。与一般555矩形波振荡电路不同的是,本演示器振荡电容的充电和放电不是通过普通的电阻,而是采用两个恒流源,这样在振荡电容两端得到的锯齿波电压信号的线性就相当好。通过分别调节两个恒流源电流的大小,就可以分别改变锯齿波信号上升和下降的速度。把此锯齿波信号加到示波器的Y轴,就可让示波器荧光屏上的亮点做上下运动。示波器本身的X轴扫描可以使亮点做左右运动。
当两种运动的速度都调得很快时,示波器荧光屏上就会出现类似电视显像管上的光栅;当两种运动的速度都调得很慢时,就可以在示波器荧光屏上清楚看到光点是如何进行扫描的。
本演示器电路的巧妙之处是锯齿波信号是取自于振荡电容C1的两端,时基集成电路的输出端只是用来控制振荡电容的恒流放电;发光二极管既起到电源指示作用,又起到充电恒流源的稳压作用。
