其使用方法如下:

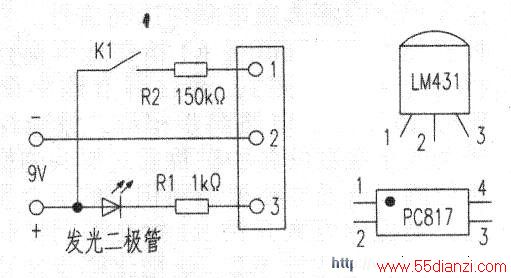

1、把LM431按下图中(1)、(2)、(3)脚对应地插人工具的(1)、(2)、(3)脚中,发光二极管不发光;按开关K1后发光二极管发光,即为TC431完好。 2.将光耦合器(3)、(4)脚分别插入工具的(2)、(3)脚中.发光二极管不发光,这时用指针式万用表的黑表棒(电阻Rxl挡)接光耦合器(1)脚;红表棒接光耦合器②脚,发光二极管发光。表示光耦合器正常。
