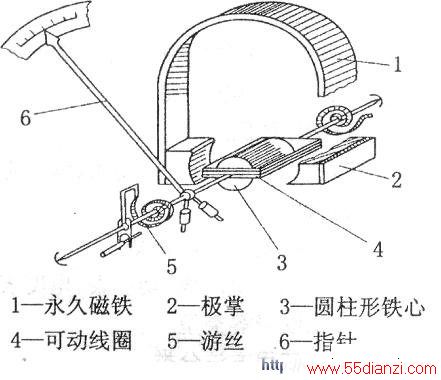

磁电系仪表的测量机构由固定的磁路系统和可动部分组成，其结构如图所示。
在仪表的固定部分中，永久磁铁“1”的两极固定着极掌“2”，两极掌之间是圆柱形铁心“3”。
圆柱形铁心固定在仪表的支架上，用来减小两极掌间的磁阻，并在极掌和铁心之间的空气隙中形成均匀辐射的磁场。圆柱形铁心与极掌间留有一定的空隙，以便可动线圈在气隙中运动。
仪表的可动部分是用薄铝皮作成的一个矩形框架，上面用很细的漆包线绕有很多匝线圈。转轴分成前后两个半轴，每个半轴的一端固定在动圈铝框上，另一端通过轴尖支承于轴承中。在前半轴上还装有指针，当可动部分偏转时，用来指示被测量的大小。在指针上还有平衡装置，用来调整仪表转动部分的平衡。
两半轴上分别装有游丝“5”，用来产生反作用力矩，同时也用游丝把被测电流导入和导出可动线圈。
磁电系仪表的工作原理是：电与磁的相互作用，当可动线圈中流过电流时，由于永久磁铁的磁场和线圈电流相互作用，产生了电磁力，由转轴支承的可动线圈在力矩的作用下发生旋转，转动力矩的大小与线圈中通过的被测电流成正比，而转动力矩的方向取决于流进线圈的电流方向。动圈转动时将引起游丝的变形，进而产生反作用力矩。随着线圈偏转角的增大，反作用力矩也增大，直到和转动力矩相等时，可动部分因所受力矩达到平衡而稳定在一个平衡位置上，此时指针有了一个稳定的偏转角，并由指针在标度尺上直接示出电流的数值。
磁电系仪表的特点是：刻度均匀、准确度高、灵敏度高、功率消耗小、过载能力小，只能用于测量直流。
主要用于直流电路中测量电流和电压，如果配上整流器件可用于交流电流和电压的测量，配上变换器时，还可以用于非电量的测量，如：磁量、温度、压力等。
