电磁系仪表的结构原理及特点

　　电磁系仪表的测量机构有以下两种：
　　
　　1．吸引型　　
　　

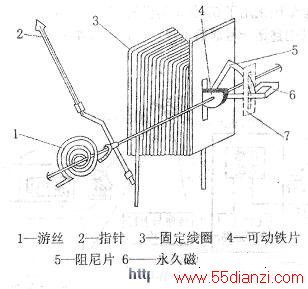

　　吸引型电磁系测量机构是由固定线圈“3”和可动铁片“4”组成产生转动力矩的部分，转轴上装有指针“2”、阻尼片“5”和游丝“l”等。游丝只产生反作用力矩而不通过电流，阻尼片“5”和永久磁铁“6”构成了；磁感应阻尼器。为防止线圈“3”受到永久磁铁“6”的磁场影响，在永久磁铁前加装了一块钢质磁屏“7”。其结构如图所示。

　　当线圈“3”通电后，线圈产生的磁场将可动铁片磁化，对铁片产生吸引力。随着铁片被吸引，固定在同一转轴上的指针也随之偏转，同时游丝产生反作用力矩。
　　
　　如果流过线圈的电流方向改变，则线圈所产生的磁场的极性以及动铁片被磁化的极性都随之改变，但它们之间的作用力仍然是相互吸引，其转动部分的转动力矩保持原来方向，指针的偏转方向没有改变，因此，这种测量机构可以构成交、直流两用仪表。
　　
　　2．排斥型
　　

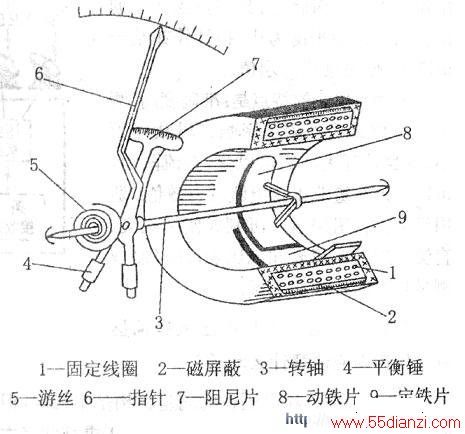

　　排斥型测量机构的固定部分有固定线圈“1”和固定在线圈内侧的固定铁片“9”，可动部分有固定在转轴“3”上的可动铁片“8”、游丝“5”、指针“6”和阻尼片“7”。
　　
　　其结构如图所示。
　　
　　当线圈“1”通电后，线圈内部形成的磁场使固定铁片"9”和可动铁片“8”同时磁化，且两铁片的同一侧为相同的极性，同性磁极相互排斥，产生转动力矩使可动铁片转动。
　　
　　如果线圈中的电流方向改变时，线圈所产生磁场的方向随着改变，同侧的磁化极性仍然相同，相互间作用力仍是排斥，转动力矩的方向保持不变。所以和吸引型一样，排斥型测量机构也可以构成交、直流两用仪表。
　　
　　由以上分析可知，电磁系测量机构的工作原理是将被测电流通过一固定线圈，由线圈产生的磁场磁化铁心，利用线圈与铁心（吸引型）或铁心与铁心（排斥型）相互作用产生一定方向的转矩，带动指针偏转而指示出被测电量的值。电磁系仪表的特点是：可以直接测量较大电流，过载能力强，结构简单，标尺刻度不均匀。另外，测量直流时有磁滞误差，测量中受外磁场影响大。可以制成交、直流两用仪表，既可测量直流，又可以测量交流。
