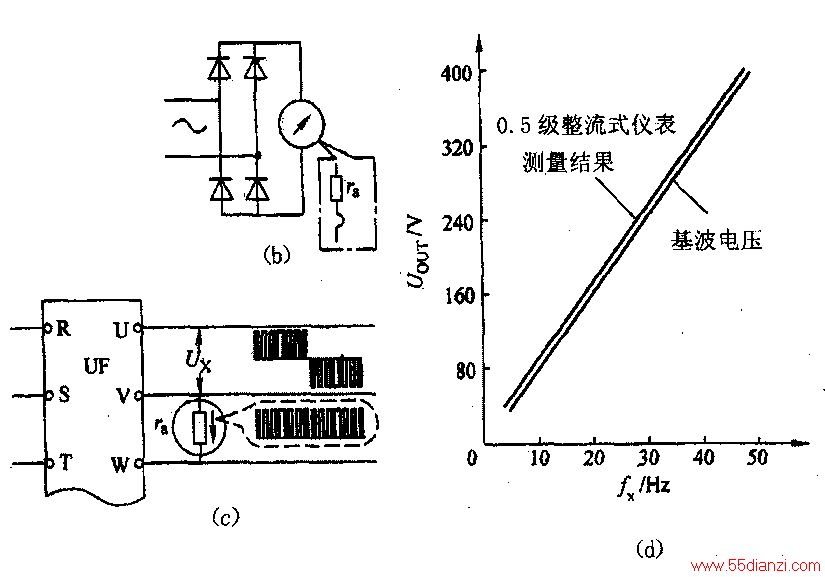

所谓整流式仪表，就是把交变电压经整流后再通入磁电式仪表，是用磁电式仪表来测量交流电的一种方式，如下图(b)所示。由于线圈的匝数不多，故电感量小。当用来测量交流电压时，因为串联了阻值很大的附加电阻rA，．故整个测量电路基本上呈纯电阻性质。所以，利用它来测量变频器的输出电压时，流入线圈的电流波形基本上和电压波形相同，如下图(c)所示。利用这一特点，由整流式仪表来测量变频器的输出电压是比较准确的，其测量结果如下图(d)所示。由于变频器的输出电压中含有高次谐波成分，故测量结果与基波电压相比，略大一些。
需要注意的是：磁电式仪表的读数是和电流的平均值成正比的，要得到有效值，须进行必要的校准。
